Napęd zdalny 230V AC/DC dla aparatów o szerokości 1 modułu na biegun dla TX3, DX3 i FRX300 | 406291 Legrand

Opis i Kluczowe Cechy

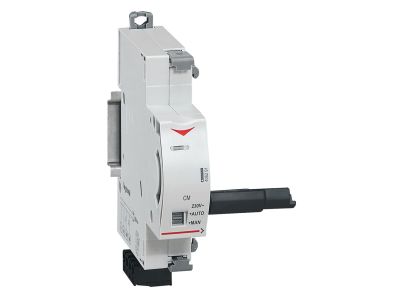

Napęd zdalny o symbolu 406291 przeznaczony do wyłączników nadprądowych serii TX3, DX3 i FRX300 o szerokości 1 modułu na biegun. Zasilany napięciem 230 V AC/DC umożliwia zdalne otwieranie i zamykanie styków podłączonego wyłącznika, co zwiększa bezpieczeństwo i automatyzację obwodów. Dzięki szerokości zaledwie 1 modułu (17,5 mm) nie zajmuje nadmiaru miejsca w rozdzielnicy.

• Napięcie sterujące 230 V AC/DC: Możliwość stosowania zarówno w instalacjach prądu przemiennego, jak i stałego – uniwersalność bez konieczności modyfikacji układu.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca w rozdzielnicy, pozwalająca na montaż w ciasnych zestawach aparatury modułowej.
• Montaż z lewej strony wyłącznika: Prosta integracja z istniejącym układem bez zmiany konfiguracji torów głównych.
• Możliwość dołączenia jednego styku pomocniczego/sygnalizacyjnego oraz jednego wyzwalacza: Rozszerzalność funkcjonalna – sygnalizacja położenia styków lub dodatkowa ochrona.
• Zdalne otwieranie i zamykanie styków: Podniesienie poziomu automatyki i bezpieczeństwa obsługi, szczególnie w instalacjach niedostępnych lub sterowanych z paneli PLC/BMS.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymagań dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Napęd zdalny znajduje zastosowanie wszędzie tam, gdzie istnieje potrzeba zdalnego sterowania wyłącznikami nadprądowymi bez ingerencji człowieka. Idealnie sprawdza się w systemach automatyki budynkowej, instalacjach przemysłowych oraz obiektach wymagających centralnego zarządzania obwodami.

• Zdalne wyłączanie obwodów oświetleniowych w budynkach inteligentnych (BMS).
• Impulsowe sterowanie wyłącznikami w szafach sterowniczych z poziomu PLC lub paneli operatorskich.
• Automatyczne resetowanie wyłączników po zadziałaniu zabezpieczeń w instalacjach zdalnie monitorowanych.
• Integracja z systemami sygnalizacji awaryjnej i bezpieczeństwa.

Wskazówki Montażowe

Montaż oraz podłączenie napędu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Napęd należy umieścić z lewej strony wyłącznika nadprądowego, zgodnie z instrukcją producenta. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów dobieraj według dokumentacji technicznej – zapewni to pewne połączenie i uniknięcie przegrzewania.

FAQ

• Czy napęd wymaga osobnego zasilania? Tak, do poprawnej pracy konieczne jest doprowadzenie napięcia sterującego 230 V AC/DC.
• Z jakimi typami wyłączników współpracuje? Napęd jest dedykowany do wyłączników nadprądowych serii TX3, DX3 oraz FRX300 o szerokości 1 modułu na biegun.
• Czy można do niego podłączyć dodatkowe akcesoria? Tak, istnieje możliwość montażu jednego styku pomocniczego/sygnalizacyjnego oraz jednego wyzwalacza – szczegóły w karcie katalogowej producenta.
