Napęd zdalny 230V AC/DC dla aparatów o szerokości 1,5 modułu na biegun | 406292 Legrand

Opis i Kluczowe Cechy

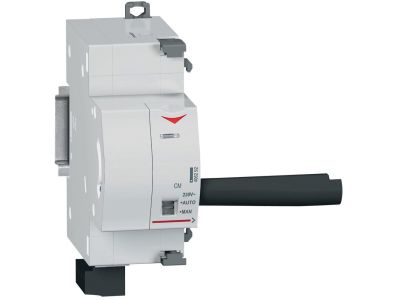

Napęd zdalny 406292 o napięciu sterującym 230 V AC przeznaczony jest do zdalnego załączania i wyłączania aparatów zabezpieczających o szerokości 1,5 modułu na biegun. Dzięki szerokości 2 modułów umożliwia łatwą integrację w rozdzielnicach modułowych, a montaż z lewej strony aparatu bez użycia narzędzi przyspiesza instalację. Kompatybilność z aparatami serii TX3, DX3 oraz rozłącznikami FRX 300 i FRX 400 zapewnia elastyczność w projektowaniu układów sterowania.

• Napięcie sterujące 230 V AC: Umożliwia bezpośrednie sterowanie z obwodów oświetleniowych lub sterowników bez konieczności stosowania dodatkowych przetwornic.
• Szerokość 2 modułów (36 mm): Zajmuje optymalną przestrzeń na szynie DIN, pozostawiając miejsce na inne elementy aparatury.
• Kompatybilność z aparatami TX3, DX3, FRX 300 i FRX 400: Gwarantuje uniwersalność zastosowania w popularnych systemach zabezpieczeń i rozłączników.
• Montaż bez narzędzi: Mechaniczne przyłączanie do aparatu odbywa się szybko i intuicyjnie, co skraca czas instalacji.
• Możliwość dołączenia 1 styku pomocniczego i 1 wyzwalacza: Rozszerza funkcjonalność o sygnalizację stanu lub dodatkowe zabezpieczenia.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany i wytworzony zgodnie z uznanymi standardami branżowymi dla aparatury modułowej. Zaleca się stosowanie zgodnie z obowiązującymi przepisami instalacyjnymi.

Zastosowanie

Napęd zdalny 406292 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne sterowanie aparatami zabezpieczającymi bez ingerencji w ich konstrukcję wewnętrzną.

• Zdalne załączanie/wyłączanie wyłączników nadprądowych i różnicowoprądowych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Sterowanie rozłącznikami FRX 300/400 w szafach rozdzielczych – idealne do systemów przeciwpożarowych lub awaryjnego odcięcia zasilania.
• Integracja z systemami automatyki budynkowej (BMS) do cyklicznego przełączania obwodów oświetleniowych lub gniazd.
• Zdalna aktywacja zabezpieczeń w instalacjach fotowoltaicznych lub ładowarek EV, w których wymagane jest bezpieczne odcięcie obwodu.

Wskazówki Montażowe

Montaż napędu zdalnego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego obwodu. Urządzenie montuje się na szynie TH35 (DIN) z lewej strony kompatybilnego aparatu. Przyłączanie do aparatu odbywa się bez użycia narzędzi – należy zwrócić uwagę na prawidłowe zatrzaśnięcie mechanizmu. Przekrój przewodów sterujących dobrać zgodnie z obciążalnością prądową (zalecany min. 1,5 mm²). Moment dokręcania śrub (jeśli występują) stosować według danych producenta podanych w dokumentacji technicznej.

FAQ

• Czy napęd wymaga oddzielnego zasilania pomocniczego? Nie, napęd jest zasilany bezpośrednio napięciem sterującym 230 V AC, pobieranym z obwodu sterowania.
• Jaki stopień ochrony IP ma napęd? W dostarczonych danych nie podano stopnia ochrony. Standardowo dla aparatury modułowej w rozdzielnicach przyjmuje się IP20 – montaż wyłącznie w suchych pomieszczeniach, w szafie zamykanej.
• Czy można podłączyć jednocześnie styk pomocniczy i wyzwalacz? Tak, konstrukcja napędu przewiduje możliwość dołączenia 1 styku pomocniczego i 1 wyzwalacza, co pozwala na sygnalizację stanu i dodatkowe zabezpieczenie.
