Napęd silnikowy MTc250 220-240VAC Compact NSX | LV431549 Schneider Electric

Opis i Kluczowe Cechy

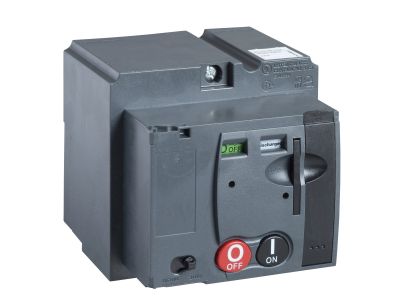

Napęd silnikowy MTc250 220-240VAC Compact NSX (symbol LV431549) to dedykowane urządzenie do zdalnego sterowania wyłącznikami kompaktowymi serii Compact NSX. Oferuje napięcie zasilania 220-240 V AC i kompaktowe wymiary 161 x 140 x 86 mm, co ułatwia integrację w rozdzielnicach. Baza dostarczana jest bez wyzwalacza (może być zamówiony oddzielnie), co pozwala na elastyczne dopasowanie do konkretnych potrzeb instalacji.

• Napięcie zasilania 220-240 V AC: umożliwia bezpośrednie podłączenie do standardowej sieci elektrycznej bez potrzeby stosowania dodatkowych transformatorów.
• Kompatybilność z serią Compact NSX: gwarantuje łatwy montaż i niezawodną współpracę z wyłącznikami tej popularnej rodziny.
• Brak wyzwalacza w zestawie: daje swobodę doboru odpowiedniego wyzwalacza (np. termicznego, magnetycznego) do konkretnych wymagań zabezpieczeń.
• Wymiary 161 x 140 x 86 mm: kompaktowa obudowa ułatwia zabudowę w rozdzielnicach o ograniczonej przestrzeni.
• Zgodność z normami międzynarodowymi: spełnia wymagania EN/IEC 60947, posiada certyfikaty CCC i EAC oraz jest dopuszczony do zastosowań morskich – gwarancja bezpieczeństwa i niezawodności w trudnych warunkach.

Zgodność z Normami

Urządzenie spełnia wymagania norm międzynarodowych EN/IEC 60947. Posiada również certyfikaty CCC (Chiny) i EAC (Eurazjatycka Wspólnota Gospodarcza) oraz jest zgodne ze specyfikacjami morskimi, co potwierdza jego przydatność w instalacjach okrętowych i offshore.

Zastosowanie

Napęd silnikowy MTc250 przeznaczony jest do zdalnego załączania i wyłączania wyłączników kompaktowych Compact NSX. Znajduje zastosowanie w systemach automatyki budynkowej, przemysłowych liniach produkcyjnych oraz instalacjach wymagających centralnego sterowania obwodami.

• Zdalne sterowanie wyłącznikami głównymi w rozdzielnicach elektrycznych – możliwość odcięcia zasilania bez konieczności przebywania w polu napięcia.
• Integracja z systemami BMS (Building Management System) – automatyczne wyłączanie na podstawie sygnałów z czujników lub harmonogramów.
• Zastosowanie w instalacjach morskich i offshore – dzięki zgodności ze specyfikacjami morskimi, wytrzymuje trudne warunki atmosferyczne i wibracje.
• Sterowanie oświetleniem awaryjnym lub obwodami bezpieczeństwa – szybkie odcięcie zasilania w sytuacji krytycznej.

Wskazówki Montażowe

Montaż napędu silnikowego MTc250 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest odbezpieczony. Urządzenie montuje się bezpośrednio na wyłączniku Compact NSX (szyna TH35 nie jest wymagana). Należy stosować przewody o przekroju dostosowanym do prądu obciążenia – dla obwodu sterowniczego typowo 1,5 mm². Moment dokręcania zacisków podany jest w instrukcji montażu. Po zakończeniu instalacji sprawdzić poprawność działania i szczelność połączeń.

FAQ

• Czy napęd MTc250 wymaga dodatkowego wyzwalacza? Tak, baza dostarczana jest bez wyzwalacza. Wyzwalacz należy dobrać i zamówić oddzielnie, w zależności od wymaganych charakterystyk zabezpieczeń (termiczny, magnetyczny, elektroniczny).
• Jakie napięcie sterownicze jest potrzebne? Napęd zasilany jest napięciem 220-240 V AC (50/60 Hz). Nie wymaga zewnętrznego transformatora – podłącza się bezpośrednio do sieci.
• Czy urządzenie jest przystosowane do pracy w środowisku morskim? Tak, napęd spełnia specyfikacje morskie (np. odporność na wilgoć, sól, wibracje), co potwierdza jego przydatność na statkach i platformach offshore.
