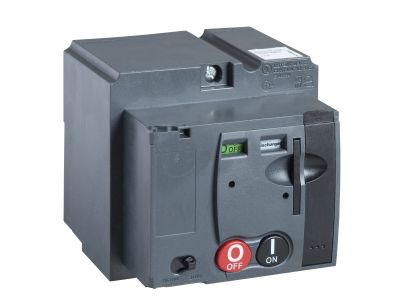

Napęd silnikowy MTc100/160 - 220-240VAC Compact NSX | LV429441 Schneider Electric

Opis i Kluczowe Cechy

Napęd silnikowy MTc100/160 o symbolu LV429441 przeznaczony jest do wyłączników Compact NSX. Urządzenie zasilane napięciem 220-240V AC umożliwia zdalne załączanie i wyłączanie obwodów, zwiększając komfort i bezpieczeństwo obsługi. Wymiary 161 x 140 x 86 mm (wys. x szer. x gł.) pozwalają na instalację w standardowych rozdzielnicach. Baza dostarczana jest bez wyzwalacza – można go zamówić oddzielnie, co daje elastyczność w doborze funkcji.

• Zasilanie 220-240V AC: bezpośrednie podłączenie do typowej sieci elektroenergetycznej – wygodny montaż i eksploatacja.
• Dedykowany do Compact NSX: idealne dopasowanie mechaniczne i elektryczne do wyłączników tej serii – niezawodne działanie.
• Kompaktowe wymiary 161x140x86 mm: oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Zgodność z normami EN/IEC 60947, CCC, EAC oraz specyfikacjami morskimi: bezpieczna praca w wymagających środowiskach – certyfikaty potwierdzające jakość.
• Baza bez wyzwalacza: możliwość konfiguracji z wybranym wyzwalaczem (osobno zamawianym) – dopasowanie do konkretnego zastosowania.

Zgodność z Normami

Napęd silnikowy LV429441 spełnia wymagania międzynarodowych norm EN/IEC 60947, posiada certyfikaty CCC, EAC oraz spełnia specyfikacje morskie, co gwarantuje bezpieczeństwo i niezawodność w różnych warunkach eksploatacji. Produkt oznaczony jest znakiem CE.

Zastosowanie

Napęd silnikowy MTc100/160 został zaprojektowany do zdalnego sterowania wyłącznikami w instalacjach przemysłowych i komercyjnych. Idealnie sprawdza się wszędzie tam, gdzie wymagana jest automatyzacja procesów łączeniowych.

• Zdalne załączanie i wyłączanie obwodów w rozdzielnicach głównych i podrozdzielnicach.
• Integracja z systemami automatyki budynkowej (BMS) lub PLC – impulsowe sterowanie napędem.
• Zastosowania w instalacjach morskich i offshore, gdzie wymagane są podwyższone standardy odporności.
• Praca w obwodach wymagających cyklicznego przełączania, np. sterowanie oświetleniem, silnikami lub innymi odbiornikami.

Wskazówki Montażowe

Montaż i podłączenie napędu silnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 lub bezpośrednio na wyłączniku Compact NSX (zgodnie z instrukcją producenta). Należy stosować przewody o przekroju dobranym do prądu sterowniczego (zgodnie z dokumentacją). Moment dokręcania zacisków oraz minimalne promienie gięcia przewodów – według karty katalogowej producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Czy napęd zawiera wyzwalacz? Nie. Baza LV429441 dostarczana jest bez wyzwalacza – wyzwalacz (np. termiczny, elektroniczny) można zamówić oddzielnie i dobrać do konkretnych potrzeb.
• Jakie są wymiary napędu? Wymiary urządzenia to 161 mm wysokości, 140 mm szerokości i 86 mm głębokości – należy uwzględnić je przy planowaniu rozdzielnicy.
• Czy napęd jest kompatybilny z wyłącznikami innych serii? Napęd MTc100/160 został zaprojektowany wyłącznie do wyłączników Compact NSX. Nie gwarantuje się poprawnej współpracy z innymi typami wyłączników.
