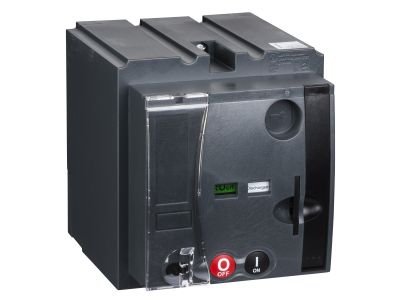

Napęd silnikowy MT400/630 48-60V DC Compact NSX | LV432644 Schneider Electric

Opis i Kluczowe Cechy

Napęd silnikowy MT400/630 48-60V DC (symbol LV432644) przeznaczony do wyłączników serii Compact NSX. Zasilanie napięciem stałym 48–60 V DC umożliwia integrację z systemami sterowania niskiego napięcia, zapewniając niezawodne zdalne przełączanie obwodów. Kompaktowe wymiary (161 x 140 x 86 mm) ułatwiają montaż w standardowych rozdzielnicach, oszczędzając miejsce i upraszczając instalację.

• Napięcie zasilania 48–60 V DC: umożliwia bezpośrednie sterowanie z układów automatyki, sterowników PLC lub przekaźników niskonapięciowych, bez konieczności stosowania dodatkowych zasilaczy.
• Kompaktowe wymiary 161 x 140 x 86 mm: optymalne dopasowanie do rozdzielnic i szaf sterowniczych, ułatwiające aranżację oraz upraszczające konserwację.
• Przeznaczenie do wyłączników Compact NSX MT400/630: gwarantuje mechaniczną i elektryczną kompatybilność z tymi aparatami, co skraca czas montażu i eliminuje ryzyko błędów.
• Wysoka niezawodność mechaniczna i elektryczna: napęd wykonany z materiałów odpornych na zużycie, zapewniający długi cykl pracy w wymagających aplikacjach przemysłowych.
• Zgodność z międzynarodowymi normami: konstrukcja spełnia rygorystyczne wymagania EN/IEC 60947, CCC, EAC oraz specyfikacje morskie, co potwierdza bezpieczeństwo i uniwersalność zastosowań.

Zgodność z Normami

Napęd silnikowy LV432644 został zaprojektowany zgodnie z międzynarodowymi normami EN/IEC 60947 (dotyczącymi aparatury rozdzielczej i sterowniczej niskiego napięcia), a także posiada certyfikaty CCC, EAC oraz spełnia wymagania specyfikacji morskich. Produkt oznaczony znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Napęd silnikowy MT400/630 Compact NSX przeznaczony jest do zdalnego załączania i wyłączania obwodów w systemach dystrybucji energii. Sprawdza się w instalacjach wymagających automatyzacji procesów oraz sterowania z centralnego panelu lub systemu BMS.

• Zdalne sterowanie wyłącznikami głównymi w rozdzielnicach przemysłowych i komercyjnych – eliminuje konieczność ręcznego przełączania w strefach zagrożonych lub trudnodostępnych.
• Integracja z systemami automatyki budynkowej (BMS) i sterownikami PLC – umożliwia programowalne sekwencje załączania, zarządzanie obciążeniami oraz optymalizację zużycia energii.
• Zastosowania w obiektach o podwyższonych wymaganiach niezawodności, takich jak centra danych, szpitale, porty, statki – zgodność ze specyfikacjami morskimi gwarantuje odporność na drgania, wilgoć i korozję.
• Modernizacja istniejących rozdzielnic bez wymiany wyłączników – napęd montuje się bezpośrednio na bazie Compact NSX, co minimalizuje przerwy w pracy instalacji.

Wskazówki Montażowe

Montaż napędu silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zarówno od strony zasilania, jak i sterowania. Urządzenie przeznaczone jest do montażu na tablicy lub w rozdzielnicy przy użyciu dostarczonych elementów mocujących. Przekrój przewodów zasilających należy dobrać do prądu pobieranego przez napęd (zgodnie z dokumentacją techniczną producenta). Wszelkie połączenia śrubowe dokręcać momentem określonym w instrukcji. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia oraz działanie mechanizmu bez napięcia.

FAQ

• Czy napęd wymaga osobnego zasilacza? Czy mogę go bezpośrednio podłączyć do sterownika PLC? Napęd zaprojektowano do zasilania napięciem stałym 48–60 V DC. Można go podłączyć bezpośrednio do wyjścia przekaźnika PLC lub styku przekaźnika pomocniczego, o ile parametry prądowe tych wyjść są zgodne z poborem prądu napędu. W przypadku dłuższych przewodów zaleca się stosowanie odpowiednio dobranego zasilacza buforowego.
• Jaki jest stopień ochrony napędu? Czy mogę go montować w środowisku wilgotnym? Producent nie podaje bezpośrednio stopnia IP. Standardowo aparatura modułowa w rozdzielnicach montowana jest wewnątrz obudów o odpowiednim IP. W środowiskach o wysokiej wilgotności lub zapyleniu należy umieścić napęd w szczelnej rozdzielnicy o wymaganym stopniu ochrony, zgodnie z projektem instalacji.
• Czy napęd jest kompatybilny z wyłącznikami Compact NSX innych wersji prądowych (np. NSX100/250)? Napęd LV432644 przeznaczony jest wyłącznie dla wyłączników MT400/630. W przypadku innych modeli Compact NSX należy stosować dedykowane napędy o odpowiednim symbolu. Przed zakupem sprawdź listę zgodnych wyłączników w karcie katalogowej lub u producenta.
