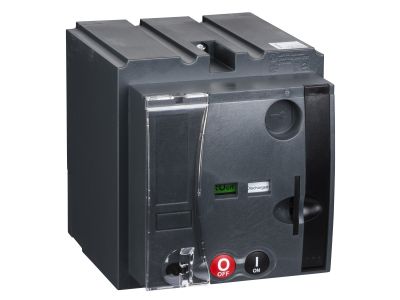

Napęd silnikowy MT400/630 400/630 110-130V AC Compact NSX | LV432640 Schneider Electric

Opis i Kluczowe Cechy

Napęd silnikowy MT400/630 (symbol LV432640) przeznaczony do wyłączników Compact NSX oraz Compact NSX DC, a także PowerPact Multistandard firmy Schneider Electricder Electric. Urządzenie umożliwia automatyczne zbrojenie sprężyny wyłącznika przy prądach znamionowych 400 A lub 630 A, co zapewnia zdalne i szybkie przywracanie gotowości do załączenia w obwodach o dużym obciążeniu. Kompaktowa konstrukcja integruje się bezpośrednio z ramą wyłącznika, oszczędzając miejsce w rozdzielnicy.

• Prąd znamionowy 400 A / 630 A: obsługa dwóch zakresów prądowych w jednym napędzie – idealne rozwiązanie dla wyłączników głównych i odpływów w instalacjach przemysłowych, bez konieczności stosowania oddzielnych modułów.
• Napięcie sterowania 110–130 V AC: kompatybilność z typowym napięciem pomocniczym w szafach sterowniczych, umożliwia łatwą integrację z systemami automatyki i PLC.
• Automatyczne zbrojenie sprężyny: eliminuje konieczność ręcznego napinania mechanizmu po zadziałaniu wyłącznika – zwiększa bezpieczeństwo operatora i przyspiesza proces przywracania zasilania.
• Zgodność gam Compact NSX, Compact NSX DC, PowerPact Multistandard: uniwersalne zastosowanie w różnych wariantach wyłączników, co redukuje stan magazynowy i ułatwia modernizację istniejących rozdzielnic.
• Prosta integracja z ramą L PowerPact: dedykowane mocowanie zapewnia stabilność i niezawodność mechaniczną nawet przy wibracjach w rozdzielnicach przemysłowych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Spełnia standardy jakości i bezpieczeństwa obowiązujące w branży elektrotechnicznej. Montaż i użytkowanie powinny odbywać się zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Napęd silnikowy MT400/630 dedykowany jest do automatyzacji procesu zbrojenia sprężyny w wyłącznikach Compact NSX i PowerPact. Znajduje zastosowanie w układach wymagających zdalnego, cyklicznego załączania, takich jak systemy zasilania gwarantowanego (UPS), rozdzielnice główne w obiektach przemysłowych czy instalacje kompensacji mocy biernej.

• Zdalne sterowanie załączaniem wyłączników w szafach rozdzielczych bez ingerencji operatora w strefę łuku elektrycznego.
• Automatyczne przywracanie gotowości po zadziałaniu zabezpieczeń w systemach zasilania awaryjnego (przełączniki SZR).
• Integracja z systemami automatyki budynkowej (BMS) i sterownikami PLC – impuls sterujący może być wysyłany z panelu HMI lub nadrzędnego systemu.
• Modernizacja istniejących rozdzielnic – wymiana ręcznego napinania na elektryczne zwiększa bezpieczeństwo i skraca czas reakcji.

Wskazówki Montażowe

Montaż napędu silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania głównego i sterowniczego. Urządzenie mocowane jest bezpośrednio do ramy wyłącznika zgodnie z instrukcją producenta. Przekrój przewodów sterowniczych należy dobrać do prądu pobieranego przez napęd (zgodnie z danymi technicznymi). Momenty dokręcania połączeń elektrycznych i mechanicznych – według specyfikacji dostarczonej z produktem. Przed pierwszym uruchomieniem sprawdzić poprawność kierunku obrotów silnika oraz działanie mechanizmu zbrojenia.

FAQ

• Czy napęd wymaga dodatkowego zasilacza? Nie, napęd jest przystosowany do bezpośredniego podłączenia do napięcia sterowania 110–130 V AC. Nie wymaga zewnętrznego modułu PSU.
• Jaki jest czas zbrojenia sprężyny? Producent nie podaje konkretnych wartości czasu. W praktyce proces trwa od 0,5 do 2 sekund w zależności od modelu wyłącznika i napięcia zasilania. Szczegółowe dane znajdują się w dokumentacji technicznej.
• Czy napęd jest kompatybilny z wyłącznikami Compact NSX 630 A? Tak, symbol LV432640 obsługuje zarówno wyłączniki o prądzie znamionowym 400 A, jak i 630 A (ramy L). Należy potwierdzić zgodność z konkretną ramą za pomocą tabeli producenta.
