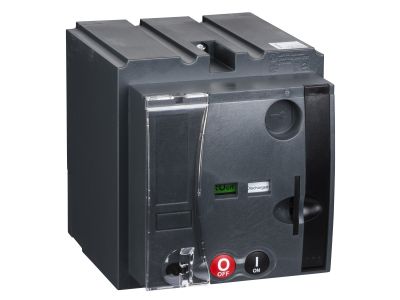

Napęd silnikowy MT400/630 24-30V DC Compact NSX | LV432643 Schneider Electric

Opis i Kluczowe Cechy

Napęd silnikowy MT400/630 Compact NSX (symbol LV432643) to siłownik umożliwiający zdalne załączanie i wyłączanie wyłączników kompaktowych serii MT400/630. Zasilany napięciem 24–30 V DC, zapewnia niezawodną kontrolę w systemach automatyki budynkowej i przemysłowej. Wymiary 161 x 140 x 86 mm (wys. x szer. x gł.) umożliwiają integrację z rozdzielnicami.

• Napięcie zasilania 24–30 V DC: Przystosowany do sterowania niskonapięciowymi systemami automatyki, bezpieczny w instalacjach SELV.
• Kompatybilność z wyłącznikami MT400/630 Compact NSX: Możliwość zdalnego sterowania bez konieczności ingerencji w konstrukcję wyłącznika.
• Wymiary 161 x 140 x 86 mm: Kompaktowa obudowa ułatwiająca montaż w rozdzielnicach o ograniczonej przestrzeni.
• Zdalne załączanie/wyłączanie: Zwiększa komfort i bezpieczeństwo obsługi, pozwalając na kontrolę z systemu BMS lub przycisków sterowniczych.
• Zgodność z normami EN/IEC 60947, CCC, EAC i specyfikacjami morskimi: Gwarantuje niezawodność w wymagających środowiskach przemysłowych i morskich.

Zgodność z Normami

Napęd silnikowy LV432643 spełnia wymagania międzynarodowych norm EN/IEC 60947, posiada certyfikację CCC, EAC oraz spełnia specyfikacje morskie. Produkt jest oznaczony znakiem CE, potwierdzającym zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Napęd silnikowy MT400/630 Compact NSX przeznaczony jest do zdalnego sterowania wyłącznikami kompaktowymi w instalacjach niskiego napięcia. Znajduje zastosowanie w:

• Automatyce budynkowej – sterowanie oświetleniem, klimatyzacją, systemami bezpieczeństwa.
• Przemysłowych rozdzielnicach głównych i podrozdzielnicach – zdalne wyłączanie awaryjne.
• Instalacjach morskich i okrętowych – odporność na trudne warunki środowiskowe.
• Systemach zarządzania energią – integracja z BMS i PLC.

Wskazówki Montażowe

Montaż napędu silnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Napęd montuje się bezpośrednio na wyłączniku Compact NSX zgodnie z instrukcją producenta. Przekroje przewodów zasilających należy dobrać do obciążenia prądowego (zalecany przekrój min. 0,5 mm² przy napięciu 24–30 V DC). Moment dokręcania zacisków musi być zgodny z dokumentacją techniczną – nie przekraczać wartości podanych przez producenta. Nie montować w środowisku zagrożonym wybuchem bez dodatkowych zabezpieczeń.

FAQ

• Jakie napięcie zasilania wymaga napęd silnikowy LV432643? Napęd zasilany jest napięciem stałym 24–30 V DC. Przed podłączeniem upewnij się, że źródło spełnia te parametry.
• Czy napęd jest kompatybilny z wyłącznikami innych serii? Napęd LV432643 dedykowany jest do wyłączników Compact NSX MT400/630. Do innych serii wymagane są odpowiednie adaptery lub inne napędy.
• Jaki jest stopień ochrony napędu? W dostępnych danych nie podano stopnia ochrony IP. Standardowo aparatura tego typu montowana jest wewnątrz rozdzielnic (IP20). W celu uzyskania dokładnych danych zalecamy sprawdzenie karty katalogowej producenta.
