Napęd silnikowy MT250 380-415VAC Compact NSX | LV431542 Schneider Electric

Opis i Kluczowe Cechy

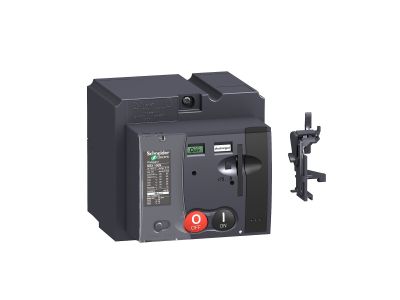

Napęd silnikowy MT250 (numer katalogowy LV431542) to mechanizm silnikowy przeznaczony do automatycznego zbrojenia sprężyny w wyłącznikach Compact NSX, Compact NSX DC oraz PowerPact Multistandard (ramy typu H i J). Zasilany napięciem sterującym 380…415 V AC 50/60 Hz (oraz 440…480 V AC 60 Hz), umożliwia zdalne uzbrajanie sprężyny bez ręcznego interwencji, co zwiększa bezpieczeństwo obsługi i niezawodność procesów automatycznych. Urządzenie przystosowane jest do pracy z wyłącznikami o prądzie znamionowym 250 A.

• Prąd znamionowy wyłącznika [In] = 250 A: dedykowany do torów głównych i rozdzielnic o znacznym obciążeniu, zapewnia trwałą i bezpieczną pracę w układach sieciowych.
• Napięcie sterujące 380…415 V AC / 440…480 V AC 60 Hz: szeroki zakres zasilania sterowania umożliwia łatwą integrację z sieciami przemysłowymi 400 V i 480 V bez dodatkowych transformatorów.
• Automatyczne zbrojenie sprężyny: eliminuje konieczność manualnego uzbrajania po każdym wyłączeniu (lub w trybie cyklicznym), skracając czas przestoju i obniżając ryzyko pomyłki ludzkiej.
• Adapter SDE w zestawie: upraszcza montaż i zapewnia sygnalizację pozycji wyłącznika (zadziałanie/awaria), co ułatwia diagnostykę w systemach automatyki.
• Kompatybilność z Compact NSX / NSX DC / PowerPact Multistandard: uniwersalne dopasowanie do popularnych serii wyłączników kompaktowych, co ogranicza potrzebę magazynowania różnych wariantów.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z europejskimi oraz międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej. Montaż i eksploatacja powinny być prowadzone zgodnie z instrukcją producenta oraz obowiązującymi przepisami.

Zastosowanie

Napęd silnikowy MT250 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne i automatyczne zbrojenie sprężyny w wyłącznikach kompaktowych, zwłaszcza w instalacjach przemysłowych i komercyjnych.

• Automatyczne zbrojenie sprężyny w rozdzielnicach głównych i podrozdzielniach – realizacja cyklu przetaczania bez udziału operatora.
• Zdalne sterowanie wyłącznikami w systemach automatyki budynkowej (BMS) oraz instalacjach SCADA.
• Integracja z przekaźnikami pomocniczymi lub PLC do sekwencji załączania/wyłączania w procesach technologicznych.
• Zastosowanie w infrastrukturze krytycznej (centra danych, szpitale, obiekty przemysłowe), gdzie wymagana jest szybka reakcja i brak przerw w dostawie energii.

Wskazówki Montażowe

Montaż i podłączenie napędu silnikowego MT250 mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP – zgodnie z dokumentacją techniczno-ruchową producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zarówno obwodu głównego, jak i sterowania. Przyłącze przewodów sterowniczych należy wykonać z zachowaniem odpowiedniego przekroju i momentu dokręcania (wartości podane w instrukcji produktu). Urządzenie montuje się bezpośrednio na wyłączniku Compact NSX (lub kompatybilnych) – nie wymaga dodatkowej szyny DIN.

FAQ

• Jakie napięcie sterowania jest wymagane? Napęd silnikowy MT250 wymaga napięcia 380…415 V AC 50/60 Hz lub 440…480 V AC 60 Hz. Należy dobrać je do lokalnej sieci zasilającej obwód sterowania.
• Czy napęd nadaje się do wyłączników Compact NSX160 lub NSX400? Produkt jest przeznaczony do wyłączników Compact NSX o prądzie znamionowym 250 A (oraz do ram H/J PowerPact). Przed montażem sprawdź zgodność z konkretnym modelem wyłącznika w dokumentacji technicznej.
• Czy w skład zestawu wchodzi kabel lub moduł komunikacyjny? W danych produktu wymieniony jest adapter SDE (sygnalizacja zadziałania/awaria). Do podłączenia sterowania należy zastosować odpowiednie przewody. Nie jest dołączony moduł komunikacji sieciowej – w razie potrzeby można go dokupić osobno.
