Napęd silnikowy MT250 - 110-130VAC Compact NSX | LV431540 Schneider Electric

Opis i Kluczowe Cechy

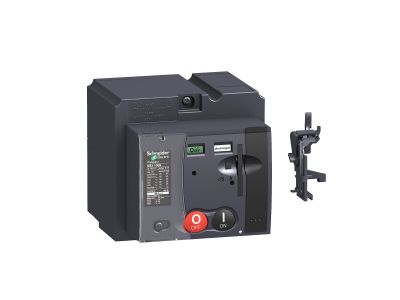

Napęd silnikowy MT250 (symbol LV431540) firmy Schneider Electricder Electric to moduł mechanizmu silnikowego przeznaczony do wyłączników Compact NSX, Compact NSX DC oraz PowerPact Multistandard. Działa przy napięciu zasilania 110–130 VAC i obsługuje prąd znamionowy do 250 A, co gwarantuje niezawodną pracę w układach o dużym obciążeniu. Wyposażony w adapter SDE umożliwia sygnalizację położenia mechanizmu oraz automatyczne zbrojenie sprężyny.

• Napięcie zasilania 110–130 VAC: uniwersalne dopasowanie do typowych instalacji przemysłowych, umożliwiające łatwą integrację z istniejącymi systemami sterowania.
• Prąd znamionowy In = 250 A: wysoka wydajność prądowa pozwalająca na bezpieczne zbrojenie sprężyny w rozdzielnicach głównych bez ryzyka przeciążeń.
• Automatyczne zbrojenie sprężyny: eliminuje konieczność ręcznego napinania, zwiększa bezpieczeństwo obsługi i skraca czas przywracania zasilania po zadziałaniu wyłącznika.
• Adapter SDE (Signalisation de Défaut-Etat): dostarcza informację o położeniu napędu (zbrojony/niezbrojony) do systemów nadzoru lub PLC, co ułatwia diagnostykę i zdalne monitorowanie.
• Zgodność gam Compact NSX, Compact NSX DC, PowerPact Multistandard (ramy H i J): elastyczność montażu w różnych typach rozdzielnic, bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w obwodach zgodnych z wymaganiami norm IEC/EN dotyczących aparatury rozdzielczej i sterowniczej.

Zastosowanie

Napęd MT250 stosuje się wszędzie tam, gdzie wymagane jest zdalne lub automatyczne zbrojenie sprężyny wyłączników kompaktowych. Typowe scenariusze użycia:

• Automatyczne zbrojenie sprężyny w rozdzielnicach głównych i podrozdzielniach po zadziałaniu wyłącznika – skraca czas reakcji i eliminuje ryzyko ręcznego napinania pod napięciem.
• Integracja z systemami PLC i automatyki budynkowej – sygnał z adaptera SDE pozwala na zdalne monitorowanie stanu mechanizmu i planowanie konserwacji.
• Zastosowanie w instalacjach z wyłącznikami Compact NSX DC oraz PowerPact Multistandard – jedna wersja napędu obsługuje różne ramy, co upraszcza magazynowanie i serwis.
• Praca w aplikacjach wymagających cyklicznego zbrojenia, np. w systemach szybkiego przełączenia źródeł zasilania (ATS) – niezawodność mechanizmu silnikowego zapewnia ciągłość działania.

Wskazówki Montażowe

Montaż napędu silnikowego MT250 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że wyłącznik jest w pozycji wyłączonej. Napęd montuje się bezpośrednio na wyłączniku Compact NSX (ramy H/J) zgodnie z instrukcją producenta. Nie ma konieczności stosowania dodatkowych narzędzi poza kluczem dynamometrycznym – zalecany moment dokręcania śrub mocujących znajduje się w dokumentacji technicznej. Przekroje przewodów sterowniczych należy dobrać do prądu sterowania (zalecany min. 1,5 mm²).

FAQ

• Jakie napięcie zasilania wymaga napęd MT250? Napęd przeznaczony jest do zasilania napięciem przemiennym 110–130 VAC. Przed podłączeniem sprawdź zgodność napięcia sieciowego z danymi na tabliczce znamionowej.
• Czy adapter SDE jest standardowo w zestawie? Tak, napęd MT250 jest dostarczany z wbudowanym adapterem SDE, który umożliwia sygnalizację stanu mechanizmu (zbrojony / niezbrojony). Wyjście SDE jest bezpotencjałowe i może być podłączone do wejść PLC lub diod sygnalizacyjnych.
• Z jakimi ramami wyłączników Compact NSX współpracuje ten napęd? Napęd jest zgodny z ramami typu H i J w gamach Compact NSX, Compact NSX DC oraz PowerPact Multistandard. Przed montażem sprawdź listę kompatybilnych wyłączników w karcie katalogowej.
