Napęd silnikowy MT100/160 - 380-415VAC Compact NSX | LV429435 Schneider Electric

Opis i Kluczowe Cechy

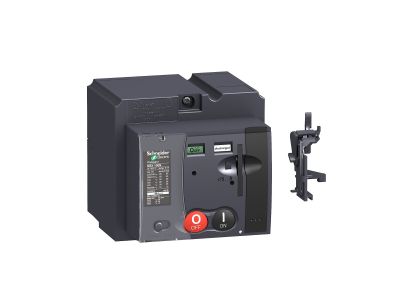

Napęd silnikowy MT100/160 o numerze katalogowym LV429435 to zaawansowany moduł mechanizmu silnika zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie to służy do zdalnego sterowania i automatycznego zbrojenia sprężyny w wyłącznikach serii Compact NSX oraz PowerPact. Dzięki zastosowaniu napięcia sterującego w szerokim zakresie od 380 V do 415 V AC przy częstotliwości 50/60 Hz (oraz 440-480 V AC przy 60 Hz), moduł ten zapewnia niezawodność operacyjną w wymagających systemach rozdziału energii.

• Kompatybilność: Urządzenie jest w pełni zgodne z gamą Compact NSX, Compact NSX DC oraz PowerPact Multistandard (ramy typu H oraz J).
• Prąd znamionowy: Napęd jest dedykowany do aparatów o prądzie znamionowym In wynoszącym 100 A oraz 160 A.
• Adapter SDE: W zestawie znajduje się adapter SDE, który umożliwia integrację z systemami sygnalizacji zakłóceń elektrycznych, co znacząco podnosi poziom diagnostyki układu.
• Automatyzacja: Głównym zadaniem mechanizmu jest automatyczne zbrojenie sprężyny, co pozwala na szybkie ponowne załączenie obwodu po wyzwoleniu lub zdalne zarządzanie stanem wyłącznika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Jako element systemu Compact NSX, napęd MT100/160 spełnia wymagania normy IEC 60947-2, co gwarantuje bezpieczeństwo użytkowania oraz wysoką trwałość mechaniczną i elektryczną. Urządzenie posiada certyfikację pozwalającą na stosowanie go w instalacjach przemysłowych na całym świecie, w tym w aplikacjach morskich i infrastrukturalnych.

Zastosowanie

Napęd silnikowy MT100/160 znajduje szerokie zastosowanie w zaawansowanych systemach automatyki budynkowej i przemysłowej. Jest kluczowym elementem w układach Samoczynnego Załączania Rezerwy (SZR), gdzie wymagane jest bezobsługowe przełączanie źródeł zasilania. Idealnie sprawdza się w centrach danych, szpitalach oraz zakładach produkcyjnych, gdzie ciągłość zasilania jest priorytetem. Dzięki możliwości zdalnego sterowania, pozwala na integrację wyłączników z systemami nadzoru BMS (Building Management System) lub SCADA.

Wskazówki Montażowe

Montaż napędu MT100/160 odbywa się bezpośrednio na przedniej części wyłącznika Compact NSX100-160. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania jest odłączone. Należy zwrócić szczególną uwagę na poprawne osadzenie adaptera SDE, który jest niezbędny do prawidłowej komunikacji o stanie wyzwolenia elektrycznego. Połączenia elektryczne obwodu sterowania powinny być wykonane przewodami o odpowiednim przekroju, zgodnie ze schematem ideowym dostarczonym przez producenta, zachowując odpowiedni moment dokręcania zacisków sterowniczych, aby uniknąć przegrzewania styków.

FAQ

• Czy napęd MT100/160 można sterować ręcznie? Tak, mechanizm silnikowy Schneider Electric zazwyczaj umożliwia przełączenie w tryb ręczny, co pozwala na operowanie wyłącznikiem za pomocą dźwigni w sytuacjach awaryjnych lub podczas prac serwisowych.
• Jakie jest główne zadanie adaptera SDE? Adapter SDE (Signal Defaut Electrique) pozwala na przesłanie informacji o wyzwoleniu wyłącznika z powodu usterki elektrycznej (przeciążenie, zwarcie) do obwodu sterowania napędu, co zapobiega próbie automatycznego zamknięcia wyłącznika na istniejące zwarcie.
• Czy napęd pasuje do wyłączników innych producentów? Nie, napęd MT100/160 jest dedykowanym akcesorium do aparatów z rodziny Schneider Electric Compact NSX oraz PowerPact.
