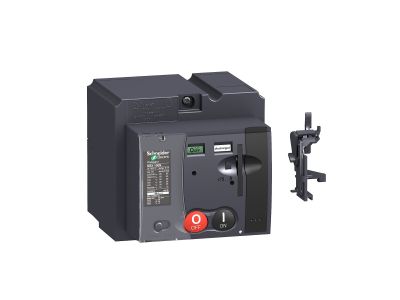

Napęd silnikowy MT100/160 - 24-30VDC Compact NSX | LV429436 Schneider Electric

Opis i Kluczowe Cechy

Napęd silnikowy MT100/160 o symbolu LV429436 to mechanizm przeznaczony do automatycznego zbrojenia sprężyny wyłączników Compact NSX160. Zaprojektowany do pracy w obwodach sterowania napięciem 24–30 V DC, obsługuje wyłączniki o prądzie znamionowym 100 A i 160 A. Dzięki zintegrowanemu adapterowi SDE umożliwia sygnalizację stanu wyłącznika, co zwiększa poziom automatyki w rozdzielnicach.

• Napięcie zasilania 24–30 V DC: umożliwia bezpośrednie sterowanie z niskonapięciowych systemów automatyki, PLC lub przekaźników, bez konieczności stosowania dodatkowych zasilaczy.
• Prąd znamionowy 100 A / 160 A: zapewnia kompatybilność z wyłącznikami o dużych obciążeniach, gwarantując niezawodne zbrojenie sprężyny w standardowych aplikacjach przemysłowych.
• Automatyczne zbrojenie sprężyny: eliminuje konieczność ręcznego napinania mechanizmu, co zwiększa bezpieczeństwo obsługi i umożliwia zdalne załączanie w systemach automatyki budynkowej.
• Szeroka zgodność gam: przeznaczony do wyłączników Compact NSX, Compact NSX DC oraz PowerPact Multistandard (ramy H i J), co ułatwia unifikację magazynu i skraca czas doboru.
• Adapter SDE w zestawie: zapewnia modułowi sygnalizację stanu zadziałania wyłącznika, co jest niezbędne przy integracji z nadzorem i systemami BMS.

Zgodność z Normami

Napęd silnikowy MT100/160 został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznaczenie CE. Jego konstrukcja odpowiada standardom stosowanym w aparaturze modułowej rozdzielnic niskiego napięcia. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Napęd silnikowy MT100/160 to element wykonawczy w układach zdalnego sterowania wyłącznikami. Stosowany wszędzie tam, gdzie wymagane jest automatyczne zbrojenie sprężyny bez udziału operatora.

• Zdalne załączanie i automatyczne zbrojenie wyłączników Compact NSX w rozdzielnicach głównych i podrozdzielnicach.
• Integracja z systemami automatyki budynkowej (BMS) i przemysłowymi sterownikami PLC – sygnał 24–30 V DC umożliwia bezpośrednie sterowanie.
• Zastosowanie w instalacjach wymagających niezawodności przy dużych obciążeniach – prąd znamionowy wyłącznika do 160 A.
• Ujednolicenie wyposażenia w obiektach z mieszanymi gamami Compact NSX oraz PowerPact (ramy H i J).

Wskazówki Montażowe

Montaż i podłączenie napędu silnikowego może być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że wyłącznik nie znajduje się pod obciążeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekroje przewodów dobieraj zgodnie z dokumentacją techniczną producenta, pamiętając o obciążalności prądowej torów sterowania.

FAQ

• Jaki zakres napięcia zasilania ma napęd MT100/160? Napęd przeznaczony jest do pracy przy napięciu stałym 24–30 V DC. Zastosowanie innego napięcia może spowodować uszkodzenie urządzenia.
• Czy napęd jest kompatybilny z wyłącznikami innych producentów? Został zaprojektowany wyłącznie do współpracy z wyłącznikami Compact NSX (w tym NSX DC) oraz PowerPact Multistandard (ramy H i J). Nie należy stosować go z innymi typami wyłączników bez konsultacji z producentem.
• Czy adapter SDE jest fabrycznie zamontowany? Tak, moduł zawiera zintegrowany adapter SDE, który pozwala na sygnalizację zadziałania wyłącznika – nie wymaga osobnego dokupowania.
