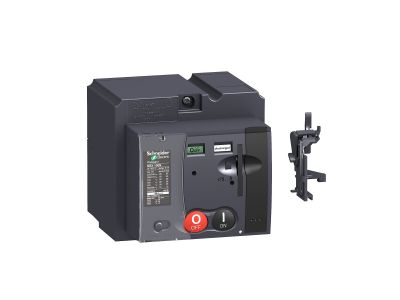

Napęd silnikowy MT100/160 - 220-240VAC Compact NSX | LV429434 Schneider Electric

Opis i Kluczowe Cechy

Napęd silnikowy MT100/160 o numerze katalogowym LV429434 to zaawansowany moduł mechanizmu silnika zaprojektowany przez lidera branży, firmę Schneider Electric. Urządzenie to jest dedykowane do współpracy z wyłącznikami serii Compact NSX100 oraz NSX160, a także z serią PowerPact Multistandard (ramy typu H oraz J). Głównym zadaniem modułu jest automatyczne zbrojenie sprężyny mechanizmu napędowego wyłącznika, co pozwala na zdalne sterowanie procesem załączania i wyłączania obwodów elektrycznych.

• Szeroki zakres napięcia sterującego: Urządzenie pracuje w zakresie od 220 do 240 V AC przy częstotliwości 50/60 Hz (oraz 208-277 V AC przy 60 Hz), co zapewnia elastyczność w różnych systemach zasilania.
• Zintegrowany adapter SDE: Moduł jest dostarczany z adapterem SDE, co ułatwia integrację z systemami sygnalizacji błędów elektrycznych.
• Wysoka kompatybilność: Pełna zgodność z gamą Compact NSX, Compact NSX DC oraz PowerPact Multistandard dla prądów znamionowych 100 A i 160 A.
• Niezawodność mechaniczna: Mechanizm został zaprojektowany do pracy w wymagających warunkach przemysłowych, gwarantując powtarzalność cykli zbrojenia.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, które są charakterystyczne dla aparatury modułowej Schneider Electric. Napęd silnikowy MT100/160 spełnia wymagania norm dotyczących aparatury niskiego napięcia, co potwierdza jego przydatność do stosowania w profesjonalnych rozdzielnicach elektrycznych. Zgodność z systemami Compact NSX i PowerPact gwarantuje, że cała konfiguracja aparaturowa zachowuje parametry deklarowane przez producenta w zakresie izolacji i wytrzymałości zwarciowej.

Zastosowanie

Napęd silnikowy znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest kluczowym elementem w układach Samoczynnego Załączania Rezerwy (SZR), gdzie wymagane jest zdalne i automatyczne przełączanie źródeł zasilania. Dzięki możliwości zdalnego sterowania, moduł MT100/160 idealnie sprawdza się w obiektach o rozproszonej infrastrukturze, centrach danych oraz w zakładach produkcyjnych, gdzie szybka reakcja na stan wyłącznika jest krytyczna dla ciągłości procesów.

Wskazówki Montażowe

Montaż napędu silnikowego MT100/160 powinien być przeprowadzony przez wykwalifikowany personel techniczny. Moduł montuje się bezpośrednio na przedniej części wyłącznika Compact NSX160 lub PowerPact. Przed przystąpieniem do prac należy upewnić się, że napięcie sterujące [Uc] mieści się w zakresie 220-240 V AC. Należy zwrócić szczególną uwagę na poprawne podłączenie adaptera SDE, który umożliwia monitorowanie stanu wyzwolenia wyłącznika. Po zamontowaniu zaleca się przeprowadzenie testu mechanicznego zbrojenia sprężyny bez obciążenia, aby zweryfikować poprawność działania mechanizmu.

FAQ

• Czy napęd MT100/160 pasuje do wyłączników NSX250? Nie, ten konkretny model (LV429434) jest przeznaczony do ram o prądzie znamionowym do 160 A (NSX100 i NSX160).
• Jakie jest główne zadanie adaptera SDE? Adapter SDE pozwala na przekazanie informacji o wyzwoleniu wyłącznika na skutek zakłócenia elektrycznego (przeciążenie, zwarcie) do układu sterowania napędem.
• Czy napęd może pracować przy napięciu stałym DC? Prezentowany model jest przeznaczony do pracy z napięciem przemiennym AC w zakresie 208-277 V. Do aplikacji DC należy dobrać odpowiedni wariant urządzenia.
