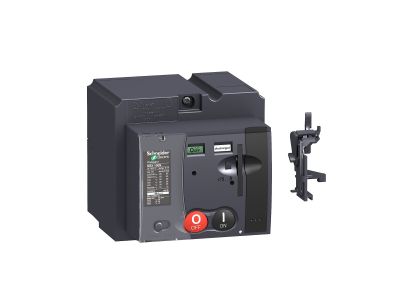

Napęd silnikowy MT100/160 - 110-130VAC Compact NSX | LV429433 Schneider Electric

Opis i Kluczowe Cechy

Napęd silnikowy MT100/160 (symbol LV429433) firmy Schneider Electricder Electric to dedykowane urządzenie do zdalnego sterowania wyłącznikami serii Compact NSX. Zasilany napięciem 110–130 V AC, umożliwia wygodne załączanie i wyłączanie obwodów bez konieczności dostępu do samego wyłącznika. Kompaktowe wymiary 161 x 140 x 86 mm ułatwiają integrację w rozdzielnicach o ograniczonej przestrzeni.

• Napięcie zasilania 110–130 V AC: Umożliwia podłączenie do typowych obwodów sterowniczych, zapewniając niezawodne zdalne przełączanie bez ryzyka uszkodzenia styków.
• Zgodność z normami EN/IEC 60947, CCC, EAC oraz specyfikacjami morskimi: Gwarantuje bezpieczne i legalne stosowanie w instalacjach wymagających certyfikacji, także w trudnych warunkach środowiskowych.
• Wymiary kompaktowe (161 x 140 x 86 mm): Osadza się bezpośrednio na wyłączniku, minimalizując zajmowaną przestrzeń w rozdzielnicy i ułatwiając aranżację szaf sterowniczych.
• Dostarczany bez wyzwalacza: Pozwala na elastyczne skonfigurowanie układu poprzez dobór odpowiedniego wyzwalacza do specyficznych wymagań obwodu (np. termicznego, magnetycznego, elektronicznego).
• Dedykowany dla wyłączników serii Compact NSX (modele MT100/160): Zapewnia idealne dopasowanie mechaniczne i elektryczne, co skraca czas montażu i eliminuje ryzyko błędnej instalacji.

Zgodność z Normami

Napęd silnikowy MT100/160 LV429433 spełnia wymagania międzynarodowych norm EN/IEC 60947 (aparatura rozdzielcza i sterownicza niskiego napięcia). Posiada certyfikaty CCC (Chiny) oraz EAC (Eurazjatycka Wspólnota Gospodarcza), a także jest zgodny ze specyfikacjami morskimi, co potwierdza jego odporność na wibracje, wilgoć i wahania temperatury typowe dla środowisk okrętowych.

Zastosowanie

Napęd silnikowy MT100/160 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne sterowanie wyłącznikiem Compact NSX – w systemach rozdziału energii, automatyce budynkowej, przemyśle oraz instalacjach morskich.

• Zdalne załączanie i wyłączanie obwodów w rozdzielnicach głównych i podrozdzielnicach.
• Integracja z systemami BMS (Building Management System) lub PLC w celu automatyzacji procesów.
• Sterowanie awaryjne w obiektach wymagających szybkiego odcięcia zasilania (np. hale produkcyjne, serwerownie).
• Zastosowania w instalacjach okrętowych, gdzie wymagana jest dodatkowa odporność na trudne warunki środowiskowe.

Wskazówki Montażowe

Montaż napędu silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że wyłącznik jest rozładowany. Napęd montuje się bezpośrednio na wyłączniku Compact NSX zgodnie z instrukcją producenta – nie wymaga dodatkowej szyny DIN. Dokręcaj śruby mocujące z momentem określonym w dokumentacji technicznej. Przekrój przewodów sterowniczych dobierz do prądu obciążenia (zgodnie z normą PN-HD 60364). Po zakończeniu montażu sprawdź działanie napędu w stanie beznapięciowym przed włączeniem do eksploatacji.

FAQ

• Czy napęd jest kompatybilny ze wszystkimi wyłącznikami Compact NSX? Napęd MT100/160 jest przeznaczony do wyłączników z serii Compact NSX o oznaczeniach MT100 i MT160. Zawsze przed zakupem sprawdź w dokumentacji producenta dokładną listę kompatybilnych modeli i wersji.
• Jakie napięcie zasilania jest wymagane? Napęd pracuje przy napięciu 110–130 V AC. Podłączenie do innego napięcia może uszkodzić urządzenie i spowodować utratę gwarancji – upewnij się, że napięcie sieci sterowniczej odpowiada temu zakresowi.
• Czy do działania napędu potrzebny jest dodatkowy wyzwalacz? Tak, baza napędu dostarczana jest bez wyzwalacza. Aby układ działał poprawnie, należy zamówić i zamontować odpowiedni wyzwalacz (termiczny, magnetyczny lub elektroniczny) zgodny z wyłącznikiem Compact NSX – wyzwalacz dostępny jest oddzielnie.
