Napęd silnikowy do IZMX40, 230 VAC/DC, IZMX-M40-230AD-1 | 184264 Eaton

Alternatywny kod produktu: IZMX-M40-230AD-1

Opis i Kluczowe Cechy

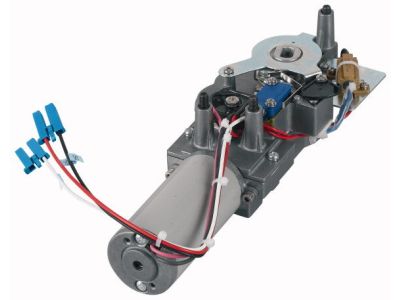

Napęd silnikowy IZMX-M40-230AD-1 (nr kat. 184264) to akcesorium przeznaczone do wyłączników IZMX40 oraz INX40. Urządzenie automatycznie napina mechanizm magazynowania siły sprężyny, umożliwiając zdalne lub lokalne uruchomienie wyłącznika. Przystosowane do napięcia sterowania 220–240 V AC (50/60 Hz) oraz 220–250 V DC, z szerokim zakresem roboczym 0,85–1,1 U_s. Maksymalny prąd roboczy wynosi 1,5 A AC / 1 A DC, a prąd rozruchowy (35 ms) sięga 4,5 A AC / 4 A DC. Dzięki temu napęd może współpracować z obwodami sterowania o standardowych parametrach bez ryzyka przeciążenia.

• Napięcie sterowania 220–240 V AC / 220–250 V DC: Uniwersalne zasilanie pozwala na integrację zarówno w instalacjach prądu przemiennego, jak i stałego – idealne do systemów automatyki budynkowej i przemysłowej.
• Maks. prąd roboczy 1,5 A AC / 1 A DC: Zapewnia bezpieczną i stabilną pracę napędu w długotrwałym użytkowaniu, bez ryzyka przegrzania elementów wewnętrznych.
• Prąd rozruchowy 4,5 A AC / 4 A DC (35 ms): Wysoki impuls rozruchowy gwarantuje niezawodne napięcie sprężyny nawet przy chwilowych spadkach napięcia w sieci.
• Częstotliwość załączeń 3 operacje/minutę (60 cykli/h wyłącznika): Umożliwia częste sterowanie w aplikacjach wymagających szybkich przełączeń, np. w układach kompensacji mocy biernej czy sterowaniu oświetleniem.
• Zestaw do modernizacji: Łatwy montaż w istniejących wyłącznikach IZMX40/INX40 – bez konieczności wymiany całej aparatury, co obniża koszty modernizacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw UE i posiada oznaczenie CE. Zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury modułowej i sterowania elektrycznego. Montaż i eksploatacja zgodne z zaleceniami producenta gwarantują niezawodność oraz ochronę przed przepięciami i zwarciami.

Zastosowanie

Napęd silnikowy IZMX-M40-230AD-1 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest zdalne lub automatyczne załączanie wyłączników w rozdzielnicach głównych i podrozdzielniach. Idealny do systemów zarządzania energią, automatyki przemysłowej oraz instalacji komercyjnych.

• Zdalne odłączanie zasilania w budynkach biurowych i przemysłowych – np. w układach przeciwpożarowych lub awaryjnego wyłączenia.
• Automatyczne cykliczne załączanie w układach kompensacji mocy biernej (banki kondensatorów) – częstotliwość do 3 operacji/minutę.
• Sterowanie wyłącznikami w systemach automatyki budynkowej (BMS) poprzez sygnały z czujników, zegarów lub systemu nadrzędnego.
• Modernizacja istniejących rozdzielnic – prosta wymiana napędu ręcznego na silnikowy bez ingerencji w konstrukcję wyłącznika.

Wskazówki Montażowe

Montaż napędu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego wyłącznika i zabezpiecz przed przypadkowym załączeniem. Napęd przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio na wyłączniku IZMX40/INX40 – postępuj zgodnie z dokumentacją techniczną producenta. Przekrój przewodów sterujących dobierz do prądu roboczego (max. 1,5 A AC/1 A DC). Moment dokręcania zacisków zgodny z instrukcją – nie przekraczaj podanych wartości, aby uniknąć uszkodzenia izolacji. Po montażu sprawdź poprawność działania napędu przed podaniem napięcia roboczego.

FAQ

• Czy napęd wymaga osobnego zasilacza? Nie. Napęd zasilany jest bezpośrednio napięciem sterowania 220–240 V AC (50/60 Hz) lub 220–250 V DC. Należy je doprowadzić z odpowiedniego obwodu sterowniczego zabezpieczonego np. wyłącznikiem nadprądowym.
• Jaka jest maksymalna częstotliwość załączeń? Napęd może wykonać do 3 operacji na minutę. Jednocześnie, dla samego wyłącznika producent zaleca maksymalnie 60 cykli na godzinę – wartość ta nie może być przekroczona.
• Czy napęd można zamontować w już istniejącym wyłączniku IZMX40? Tak. Produkt został zaprojektowany jako zestaw do modernizacji – pasuje do wyłączników IZMX40 oraz INX40. Montaż nie wymaga demontażu całego wyłącznika, co skraca czas i obniża koszty modernizacji instalacji.
