Napęd silnikowy do DPX 400/630 230VAC | 026144 Legrand

Opis i Kluczowe Cechy

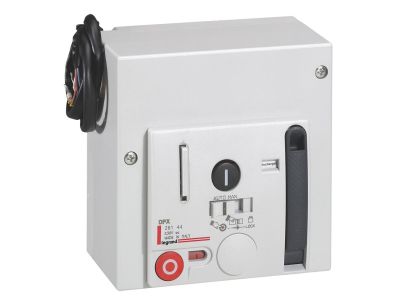

Napęd silnikowy o symbolu 026144 przeznaczony do zdalnego załączania i wyłączania wyłączników mocy DPX 400 oraz DPX 630 z serii DPX3 630. Napięcie sterujące 230 V AC pozwala na łatwe zasilanie z typowej sieci instalacyjnej, co ułatwia integrację z systemami automatyki. Montaż frontowy zapewnia szybki i prosty dostęp bez konieczności demontażu wyłącznika, skracając czas instalacji.

• Napięcie sterujące 230 V AC: Umożliwia podłączenie do standardowej sieci oświetleniowej lub gniazda 230 V, co eliminuje konieczność stosowania dodatkowych zasilaczy i upraszcza okablowanie.
• Montaż frontowy: Napęd mocuje się bezpośrednio na froncie wyłącznika, co przyspiesza instalację i ułatwia późniejszy dostęp serwisowy.
• Kompatybilność z DPX3 630: Dedykowane dopasowanie do wyłączników DPX 400/630 gwarantuje niezawodne działanie i pełne bezpieczeństwo mechaniczne.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Wyprodukowano zgodnie z wymaganiami standardów DIN, co potwierdza jego jakość i niezawodność w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Napęd silnikowy przeznaczony jest do zdalnego sterowania wyłącznikami mocy w rozdzielnicach głównych i podrozdzielnicach, szczególnie w obiektach wymagających automatyzacji procesów załączania i wyłączania.

• Zdalne załączanie/wyłączanie obwodów w rozdzielnicach głównych – redukcja konieczności ręcznej obsługi.
• Sterowanie wyłącznikami w systemach automatyki budynkowej (BMS) – integracja z nadrzędnymi systemami zarządzania energią.
• Wykorzystanie w układach awaryjnego wyłączania zasilania (emergency stop) – szybkie odcięcie obwodu bez interwencji operatora.
• Automatyzacja procesów w obiektach przemysłowych, centrach danych i budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż napędu silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Napęd montuje się od czoła wyłącznika, postępując zgodnie z dokumentacją techniczną producenta. Przekroje przewodów zasilających należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Nie przekraczać dopuszczalnego momentu dokręcania – używać kalibrowanego klucza dynamometrycznego.

FAQ

• Czy napęd wymaga osobnego zasilania? Tak, napęd zasilany jest napięciem 230 V AC – należy doprowadzić przewód fazowy i neutralny z odpowiednim zabezpieczeniem nadprądowym.
• Jaki stopień ochrony ma ten napęd? Producent nie podaje konkretnego IP dla tego modelu. Zgodnie z ogólną zasadą dla aparatury modułowej przyjmuje się IP20; montaż w rozdzielnicy zapewnia dodatkową ochronę przed czynnikami zewnętrznymi.
• Czy napęd jest kompatybilny z wyłącznikami innych producentów? Nie – produkt zaprojektowano wyłącznie do wyłączników mocy DPX 400/630 z serii DPX3 630. Stosowanie z innymi modelami może prowadzić do uszkodzenia mechanicznego lub nieprawidłowego działania.
