Napęd silnikowy czołowy 24-230V do wyłączników mocy DPX3 160-250 | 421061 Legrand

Opis i Kluczowe Cechy

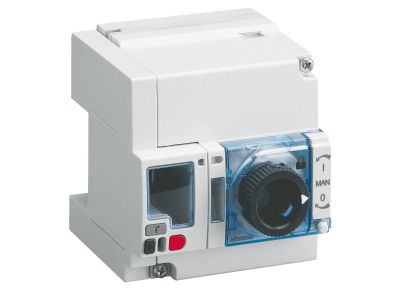

Napęd silnikowy czołowy 24-230V (symbol 421061) dedykowany do wyłączników mocy serii DPX3 160 i 250. Urządzenie umożliwia zdalne załączanie i wyłączanie wyłącznika bez konieczności ręcznej interwencji. Szeroki zakres napięcia zasilania 24-230 V AC/DC zapewnia uniwersalność zastosowania w instalacjach przemysłowych i budynkowych.

• Zakres napięcia zasilania 24-230 V AC/DC: możliwość pracy zarówno w układach niskiego napięcia sterowniczego (24 V), jak i standardowych obwodach 230 V – jeden model pasuje do różnych systemów automatyki.
• Napęd czołowy: łatwy montaż na przedniej ścianie wyłącznika DPX3 160/250 bez konieczności demontażu całej aparatury – oszczędność czasu podczas instalacji.
• Zdalne sterowanie: umożliwia włączanie/wyłączanie obwodu za pomocą sygnałów z systemu BMS, PLC lub przycisków – zwiększa bezpieczeństwo operatora, który nie musi zbliżać się do obwodów pod napięciem.
• Przeznaczenie do wyłączników DPX3 160 i 250: gwarantowana kompatybilność mechaniczna i elektryczna z konkretnymi modelami wyłączników – brak ryzyka nieprawidłowego dopasowania.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa stosowanymi w aparaturze rozdzielczej i sterowniczej. Montaż powinien być wykonany zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Napęd silnikowy czołowy 421061 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne załączanie/wyłączanie obwodów zasilanych przez wyłączniki DPX3 160/250.

• Sterowanie oświetleniem lub innymi odbiornikami w systemach automatyki budynkowej (BMS).
• Zdalne wyłączanie awaryjne w procesach przemysłowych – impuls z przycisku ewakuacyjnego lub nadrzędnego sterownika.
• Integracja z przekaźnikami czasowymi lub PLC w celu realizacji sekwencji załączania/wyłączania.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wyłącznik DPX3 pełni funkcję wyłącznika głównego lub odbiornika.

Wskazówki Montażowe

Montaż napędu silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od wyłącznika i zacisków napędu. Napęd montuje się na przedniej ścianie wyłącznika DPX3 160/250 zgodnie z instrukcją producenta. Momenty dokręcania śrub mocujących oraz przekroje przewodów należy dobrać do prądu obciążenia i napięcia sterowania – dane zawarte są w dokumentacji technicznej. Połączenia elektryczne wykonać z zachowaniem właściwych odstępów izolacyjnych.

FAQ

• Czy napęd jest wyposażony w podświetlenie lub diodę LED sygnalizującą stan? W specyfikacji produktu nie zawarto informacji o podświetleniu. Urządzenie służy wyłącznie do mechanicznego załączania/wyłączania wyłącznika, nie posiada własnych elementów sygnalizacyjnych.
• Jaki jest stopień ochrony IP napędu? W dostępnych danych nie podano klasyfikacji IP. Standardowo aparatura przeznaczona do montażu wewnątrz rozdzielnic posiada IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wilgocią). Szczegółowe parametry należy sprawdzić w karcie katalogowej producenta.
• Czy napęd może pracować w trybie ciągłym (stałe napięcie)? Napęd silnikowy przeznaczony jest do krótkotrwałej pracy impulsowej – po wykonaniu ruchu (załączenie/wyłączenie) obwód sterowniczy powinien zostać przerwany. Nie jest przystosowany do stałego utrzymywania napięcia na silniku; może to prowadzić do uszkodzenia.
