Napęd równoległy PN1-XPA | 283471 Eaton

Alternatywny kod produktu: PN1-XPA

Opis i Kluczowe Cechy

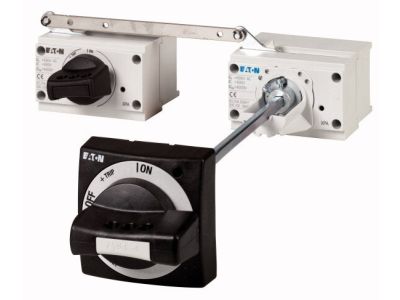

Napęd równoległy PN1-XPA (symbol 283471) to opcjonalne akcesorium przeznaczone do wyłączników serii NZM, umożliwiające jednoczesne uruchamianie dwóch rozłączników PN tego samego typu zamontowanych obok siebie. Dzięki modułowej budowie i elastycznemu montażowi zapewnia prostą integrację w rozdzielnicy, oszczędzając miejsce i skracając czas instalacji. W zestawie standardowym znajduje się jedno pokrętło na rozłącznik (-XD) oraz jedno pokrętło ze sprzęgłem drzwiowym (-XTVD).

• Jednoczesne sterowanie dwoma rozłącznikami: Pozwala na synchroniczne załączanie/wyłączanie dwóch sąsiednich rozłączników PN, co upraszcza obsługę i zwiększa bezpieczeństwo w układach wymagających równoległego przełączania.
• Kompatybilność z serią NZM: Zaprojektowany do współpracy z wyłącznikami NZM, gwarantuje dopasowanie mechaniczne i niezawodność działania w standardowych rozdzielnicach.
• Modułowa konstrukcja grup funkcyjnych: Umożliwia łatwy montaż i elastyczne konfigurowanie akcesoriów bez konieczności modyfikacji istniejącej instalacji.
• Zestaw zawiera dwa typy pokręteł: Pokrętło standardowe (-XD) oraz pokrętło ze sprzęgłem drzwiowym (-XTVD) – umożliwia wybór odpowiedniej opcji w zależności od wymagań montażowych (np. bezpośrednio na rozłączniku lub z wyprowadzeniem przez drzwi obudowy).
• Brak atestu UL/CSA: Produkt nie posiada certyfikacji UL ani CSA, co należy uwzględnić przy doborze do instalacji wymagających tych norm.

Zgodność z Normami

Napęd równoległy PN1-XPA jest akcesorium dedykowanym do wyłączników serii NZM, które spełniają wymagania europejskich norm oraz posiadają certyfikację CE. Ze względu na charakter produktu (element mechaniczny) nie podano szczegółowych norm w danych producenta; zaleca się stosowanie zgodnie z instrukcją montażu NZM oraz ogólnymi wytycznymi dla aparatury modułowej.

Zastosowanie

Napęd równoległy PN1-XPA znajduje zastosowanie wszędzie tam, gdzie wymagane jest jednoczesne załączanie i wyłączanie dwóch rozłączników PN pracujących w układzie równoległym, np. przy zwiększaniu obciążalności lub redundancji zasilania. Sprawdza się w instalacjach przemysłowych i budynkach użyteczności publicznej.

• Jednoczesne sterowanie dwoma rozłącznikami w szafach rozdzielczych serii NZM.
• Praca w układach zasilania rezerwowego, gdzie wymagana jest synchronizacja przełączeń.
• Rozbudowa istniejących rozdzielnic o dodatkowy moduł równoległy bez konieczności przebudowy.
• Zastosowanie w automatyce budynkowej oraz w instalacjach o wysokich wymaganiach niezawodnościowych.

Wskazówki Montażowe

Montaż napędu równoległego PN1-XPA może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio w rozdzielnicy, zgodnie z instrukcją producenta. Momenty dokręcania połączeń oraz przekroje przewodów (jeśli dotyczy) muszą być dobrane zgodnie z dokumentacją techniczną NZM. Należy upewnić się, że dwa rozłączniki PN są tego samego typu i sąsiadują ze sobą. Pokrętła (-XD i -XTVD) montuje się odpowiednio: standardowe – bezpośrednio na wale rozłącznika, ze sprzęgłem drzwiowym – z wyprowadzeniem przez drzwi obudowy.

FAQ

• Czy napęd PN1-XPA nadaje się do rozłączników innych niż seria NZM? Produkt został zaprojektowany wyłącznie dla wyłączników serii NZM i nie jest kompatybilny z innymi rozłącznikami. Dane producenta potwierdzają możliwość stosowania wyłącznie z PN1(-4) + PN1(-4).
• Jakie pokrętła znajdują się w zestawie? W zestawie standardowym znajduje się jedno pokrętło na rozłącznik (-XD) oraz jedno pokrętło ze sprzęgłem drzwiowym (-XTVD). Umożliwiają one montaż bezpośredni lub przez drzwi obudowy.
• Czy napęd wymaga zasilania elektrycznego? Nie – jest to akcesorium mechaniczne, nie wymaga podłączenia do napięcia. Służy wyłącznie do jednoczesnego uruchamiania dwóch rozłączników za pomocą ruchu obrotowego pokrętła.
