Napęd pzycisku okapturz. Przezr. osłona/CZA | ZB4BP27 Schneider Electric

Opis i Kluczowe Cechy

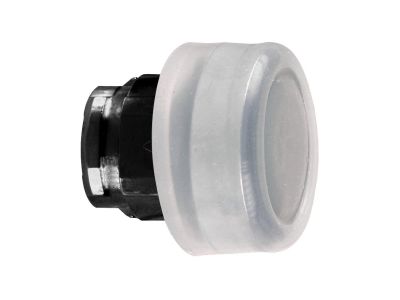

Napęd przycisku sterowniczego oznaczony symbolem ZB4BP27 (Schneider Electric) wyposażony jest w przezroczystą osłonę, która umożliwia swobodną wizualizację elementów wewnętrznych, takich jak podświetlenie LED czy oznaczenia. Jest to operator (korpus) przeznaczony do montażu na płycie czołowej obudów i pulpitów sterowniczych w systemie modułowym Harmony XB4.

• Przezroczysta osłona: Pozwala na łatwe odczytanie stanu podświetlenia lub identyfikację przycisku bez demontażu, co zwiększa komfort obsługi maszyny.
• Uniwersalny operator Ø22: Pasuje do standardowych otworów montażowych i jest kompatybilny z szeroką gamą bloków stykowych, pierścieni oraz modułów LED serii XB4.
• Wysoka jakość wykonania: Solidny korpus z tworzywa termoutwardzalnego gwarantuje długotrwałą pracę w warunkach przemysłowych.
• Bezstykowa konstrukcja: Napęd nie zawiera elementów przełączających – umożliwia indywidualny dobór bloku stykowego (np. 1NO, 1NC, 2NO/2NC) w zależności od potrzeb aplikacji.
• Prosty montaż: Mocowanie za pomocą nakrętki z przodu płyty, bez potrzeby specjalistycznych narzędzi.

Zgodność z Normami

Produkt zaprojektowano zgodnie z wymaganiami dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej obowiązujących na rynku Unii Europejskiej. Posiada oznakowanie CE. Zaleca się stosowanie wyłącznie z akcesoriami i blokami stykowymi zalecanymi przez producenta.

Zastosowanie

Napęd ZB4BP27 znajduje zastosowanie wszędzie tam gdzie niezbędna jest ergonomiczna i czytelna sygnalizacja lub sterowanie. Dzięki przezroczystej osłonie sprawdza się szczególnie w konfiguracjach z podświetleniem.

• Sterowanie maszynami i urządzeniami w szafach sterowniczych – jako przycisk start/stop lub reset.
• Automatyka budynkowa – przyciski do sterowania oświetleniem, roletami, bramami.
• Sygnalizacja optyczna stanu procesu – montaż modułu lampki sygnalizacyjnej widocznej przez przeźroczystą osłonę.
• Pulpity operatora w liniach produkcyjnych – dedykowane do szybkiej wizualnej kontroli funkcji.

Wskazówki Montażowe

Montaż napędu przycisku powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Operator montuje się w otworze w płycie czołowej (średnica otworu zgodna z systemem Ø22). Mocowanie za pomocą dostarczonej nakrętki – moment dokręcania należy stosować zgodnie z dokumentacją techniczną producenta. Bloki stykowe (np. ZB4BB… lub ZB4BE…) montować na korpusie zgodnie z ich instrukcją.

FAQ

• Czy ten napęd zawiera wbudowany styk? Nie, jest to operator (korpus) bez styków. Należy dobrać odpowiedni blok stykowy z serii XB4, np. 1NO lub 1NC, w zależności od wymaganego obwodu.
• Czy przezroczysta osłona nadaje się do pracy z podświetleniem LED? Tak, osłona zaprojektowana jest tak, aby światło modułu podświetlającego było widoczne i nie było rozproszone. Sam moduł LED (np. ZB4BV…) należy zamówić osobno.
• Jaki jest maksymalny prąd/napięcie dla tego napędu? Ponieważ napęd nie zawiera styków, nie ma własnych parametrów prądowo-napięciowych. Parametry obwodu zależą od zastosowanego bloku stykowego (należy sprawdzić jego kartę katalogową).
