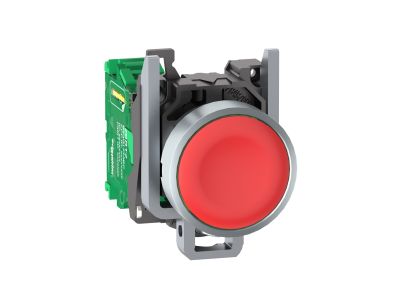

Napęd przycisku z sprężyną zwrotną Fi-22mm czerwony okrągły metalowy Harmony XB4 | ZB4RTA4 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku z sprężyną zwrotną Harmony XB4 o symbolu ZB4RTA4 to metalowa główka przeznaczona do montażu w otworze o średnicy 22 mm. Wyraźny czerwony kolor ułatwia szybką identyfikację, a odporność na uderzenia, kurz, wodę i wibracje czyni go idealnym wyborem do wymagających warunków przemysłowych. Łatwe łączenie z blokami styków serii Harmony pozwala realizować różnorodne funkcje sterowania.

• Kolor czerwony (wyraźny wizualnie): Zapewnia szybkie rozpoznawanie z daleka, co podnosi bezpieczeństwo i ergonomię pracy operatora.
• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – główka sprawdza się w wilgotnym i zapylonym otoczeniu, np. w przemyśle spożywczym czy w maszynach rolniczych.
• Materiał metalowy: Wytrzymałość mechaniczna na uderzenia i wibracje – długa żywotność nawet przy intensywnej eksploatacji.
• Średnica mocowania 22 mm: Uniwersalny standard otworu panelu, zgodny z serią Harmony XB4 – łatwy montaż i wymiana.
• Sprężyna zwrotna (chwilowy tryb pracy): Przycisk automatycznie powraca do pozycji spoczynkowej – sterowanie impulsowe do styczników, przekaźników lub PLC.

Zgodność z Normami

Główka przycisku Harmony XB4 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt zaprojektowany zgodnie z wytycznymi DIN dla aparatury modułowej. Szczegółowe dane dotyczące konkretnych norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Napęd przycisku ZB4RTA4 służy jako element sterowania w układach automatyki przemysłowej i budynkowej. Po połączeniu z odpowiednim blokiem styków umożliwia przekazywanie sygnałów sterujących.

• Przycisk awaryjnego zatrzymania lub rozpoczęcia cyklu w maszynach produkcyjnych.
• Sterowanie impulsowe styczników, przekaźników i siłowników w rozdzielnicach.
• Sygnalizacja stanów pracy w panelach operatorskich (np. żądanie start/stop).
• Element tablic przywoławczych i sterowniczych w automatyce budynkowej (bramy, windy, sterowanie oświetleniem).

Wskazówki Montażowe

Montaż i podłączenie powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Główkę montuje się w otworze panelu o średnicy 22 mm (zgodnie z normą DIN). Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta – w przypadku bloków styków stosować zalecane momenty na śrubach zaciskowych. Nie łączyć główki bezpośrednio z przewodami – wymagany jest dedykowany blok styków serii Harmony.

FAQ

• Czy główka ZB4RTA4 jest wyposażona we wbudowany blok styków? Nie. Jest to wyłącznie napęd (główka) przycisku. Należy go połączyć z osobnym blokiem styków (np. ZB4B…) w celu realizacji funkcji elektrycznych.
• Jaki stopień ochrony ma ta główka? Produkt charakteryzuje się stopniem ochrony IP30 (od strony tyłu) oraz IP65 (od strony czoła – po prawidłowym montażu). Oznacza to odporność na pył i strugi wody od frontu, a także ochronę przed dotknięciem palcem od wewnątrz rozdzielnicy.
• Czy główka jest podświetlana (z wbudowanym LED)? Nie. Model ZB4RTA4 to wersja bez podświetlenia. Do sygnalizacji świetlnej należy zastosować główki z serii XB4 przeznaczone do lamp (np. z modułem LED) lub wykorzystać zewnętrzny wskaźnik.
