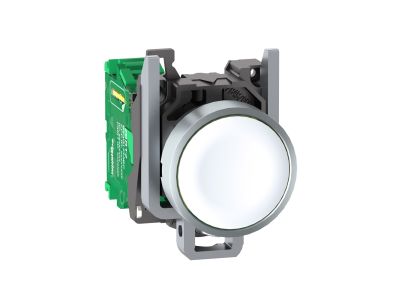

Napęd przycisku z sprężyną zwrotną Fi-22mm biały okrągły metalowy Harmony XB4 | ZB4RTA1 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku ZB4RTA1 firmy Schneider Electric to element mechaniczny serii Harmony XB4 przeznaczony do montażu w panelach sterowniczych. Wyposażony w sprężynę zwrotną zapewniającą powrót przycisku do pozycji spoczynkowej po jego naciśnięciu. Przeznaczony do współpracy z modułami stykowymi o średnicy otworu 22 mm. Okrągła, biała osłona z metalowym pierścieniem łączy estetykę z trwałością w środowisku przemysłowym.

• Średnica otworu 22 mm: Standardowy wymiar zgodny z międzynarodowymi normami montażowymi – ułatwia integrację z typowymi pulpitami i rozdzielnicami.
• Sprężyna zwrotna: Gwarantuje samoczynny powrót przycisku do pozycji spoczynkowej po zwolnieniu – niezbędne w aplikacjach wymagających impulsowego sterowania (styczniki, przekaźniki, PLC).
• Obudowa metalowa: Wytrzymała konstrukcja odporna na uszkodzenia mechaniczne i wibracje – odpowiednia do pracy w warunkach przemysłowych.
• Biały kolor osłony: Wyraźna wizualizacja stanu przycisku ułatwia szybką identyfikację na tle panelu sterowania.
• Seria Harmony XB4: Rozpoznawalna linia Schneider Electric gwarantuje kompatybilność z szeroką gamą modułów stykowych (np. ZB4BZ…) oraz osprzętu – łatwa rozbudowa systemu.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany zgodnie z wymaganiami standardów DIN dla aparatury sterowniczej montowanej w panelach. (Szczegółowe numery norm dostępne w dokumentacji technicznej kompletnego zestawu stykowego).

Zastosowanie

Napęd przycisku ZB4RTA1 służy jako mechaniczny element wejściowy systemów sterowania. Wymaga zastosowania odpowiedniego modułu stykowego (np. 1NO/1NC). Sprawdza się w następujących scenariuszach:

• Sterowanie pracą maszyn i urządzeń poprzez sygnały start/stop z panelu operatorskiego.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w automatyce przemysłowej.
• Sygnalizacja żądania (np. przywołanie, awaryjne zatrzymanie) w systemach przyzywowych i alarmowych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami (w połączeniu z modułem stykowym i centralką).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu w instalacji. Napęd przeznaczony jest do mocowania w otworze o średnicy 22 mm w płycie panelu lub rozdzielnicy. Dokręcić pierścień mocujący zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów oraz dobór modułu stykowego (osobno) należy dostosować do prądu obciążenia i wymogów norm bezpieczeństwa.

FAQ

• Czy ten napęd zawiera moduł stykowy? Nie, jest to wyłącznie element mechaniczny (osłona + sprężyna zwrotna). Do uzyskania funkcji elektrycznej wymaga osobnego modułu stykowego z serii ZB4 (np. ZB4BZ101, ZB4BZ102 itp.).
• Czy przycisk jest podświetlany? Nie – ten model nie przewiduje podświetlenia. Jeśli potrzebujesz przycisku z diodą LED, zastosuj osobny moduł z podświetleniem (np. ZB4BV…) lub gotowy kompletny przycisk (np. XB4-B…).
• Jaki stopień ochrony zapewnia napęd? Producent nie podaje konkretnego IP dla samego napędu. Po zamontowaniu w panelu i użyciu odpowiednich uszczelek, cały zestaw (z modułem stykowym) może osiągać typowo IP20 w rozdzielnicy lub wyższy przy zastosowaniu uszczelek przednich (np. IP66). Szczegóły w dokumentacji modułu stykowego.
