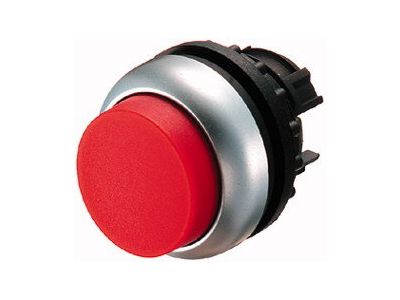

Napęd przycisku z samopowrotem wystający, M22-DH-R, czerwony RMQ-Titan | 216641 Eaton

Opis i Kluczowe Cechy

Napęd przycisku z samopowrotem M22-DH-R z prestiżowej serii RMQ-Titan firmy EATON to zaawansowany komponent automatyki przemysłowej, zaprojektowany z myślą o najbardziej wymagających środowiskach pracy. Charakteryzuje się wystającym czołem w kolorze czerwonym, co zapewnia doskonałą widoczność oraz intuicyjną obsługę nawet w rękawicach roboczych. Urządzenie zostało wykonane w technologii modułowej, co pozwala na elastyczną konfigurację z różnymi stykami pomocniczymi i elementami LED.

• Wysoki stopień ochrony: Parametry IP67 oraz IP69K gwarantują pełną pyłoszczelność oraz odporność na mycie pod wysokim ciśnieniem i w wysokiej temperaturze, co jest kluczowe w przemyśle spożywczym i ciężkim.
• Wytrzymałość mechaniczna: Konstrukcja odporna na udary i wibracje zapewnia ciągłość pracy maszyny nawet w warunkach intensywnych drgań mechanicznych.
• Trwałość oznaczeń: Zastosowanie wysokiej jakości materiałów odpornych na ścieranie sprawia, że element zachowuje estetykę i funkcjonalność przez miliony cykli łączeniowych.
• Zintegrowany układ połączeń: Rozwiązania RMQ-Titan podnoszą bezpieczeństwo eksploatacji poprzez stabilne mocowanie i pewne połączenia ochronne.

Zgodność z Normami

Produkt spełnia rygorystyczne normy międzynarodowe, co potwierdza jego przydatność do użytku w globalnych systemach sterowania. Napęd jest zgodny z normą IEC/EN 60947, która definiuje wymagania dla aparatury niskonapięciowej. Posiada certyfikaty dopuszczające go do obrotu na rynkach światowych (UL, CSA), co jest niezbędne dla producentów maszyn eksportujących swoje rozwiązania poza Unię Europejską. Wysoka odporność klimatyczna pozwala na stosowanie go w zmiennych warunkach środowiskowych.

Zastosowanie

Czerwony napęd przycisku M22-DH-R znajduje szerokie zastosowanie w systemach sterowania procesami technologicznymi. Dzięki wystającej konstrukcji jest idealny jako przycisk funkcyjny wymagający szybkiej lokalizacji wzrokowej. Wykorzystuje się go w:

• Tablicach rozdzielczych i pulpitach sterowniczych maszyn CNC.
• Systemach transportu bliskiego i liniach montażowych.
• Przemysłowych układach automatyki wymagających wysokiej higieny (IP69K).
• Szafach sterowniczych w energetyce i budownictwie przemysłowym.

Wskazówki Montażowe

Montaż napędu M22-DH-R jest szybki i intuicyjny dzięki systemowi mocowania RMQ-Titan. Średnica otworu montażowego wynosi standardowe 22,5 mm, co pozwala na łatwą adaptację w typowych otworach pulpitów. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania pierścienia mocującego, aby zapewnić deklarowaną szczelność IP.
• Konfiguracja styków: Napęd współpracuje z adapterami mocującymi M22-A, do których można zatrzasnąć bloki styków NO (normalnie otwarte) lub NC (normalnie zamknięte).
• Uszczelnienie: Należy upewnić się, że uszczelka czołowa przylega płasko do powierzchni montażowej, co zapobiega przedostawaniu się wilgoci do wnętrza obudowy.

FAQ

• Czy przycisk posiada blokadę po naciśnięciu? Nie, jest to napęd z samopowrotem (monostabilny), co oznacza, że wraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku.
• Czy można go czyścić myjką ciśnieniową? Tak, dzięki stopniu ochrony IP69K napęd jest przystosowany do czyszczenia strumieniem wody pod wysokim ciśnieniem.
• Czy kolor czerwony oznacza funkcję zatrzymania awaryjnego? Ten model jest przyciskiem sterowniczym. Do funkcji zatrzymania awaryjnego (E-Stop) należy stosować przyciski grzybkowe ryglowane zgodnie z normą ISO 13850.
