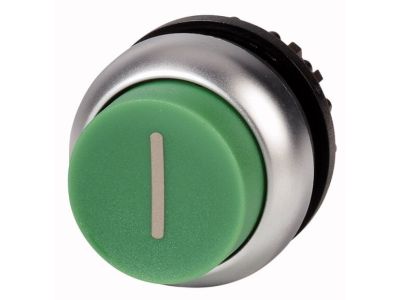

Napęd przycisku z samopowrotem wystający, M22-DH-G, zielony /I/ RMQ-Titan M22 | 216657 Eaton

Alternatywny kod produktu: M22-DH-G-X1

Opis i Kluczowe Cechy

Napęd przycisku z samopowrotem M22-DH-G firmy Eaton (seria RMQ-Titan) to element sterowniczy o wysokiej szczelności, przeznaczony do montażu w panelach z otworem 22 mm. Zielona wkładka z nadrukiem, wystający kształt i pierścień czołowy w kolorze tytanu zapewniają wyraźną sygnalizację i trwałość w wymagających środowiskach. Dzięki możliwości podłączenia do SmartWire-DT urządzenie gotowe jest do integracji z nowoczesnymi systemami sterowania.

• Stopień ochrony IP66, IP67, IP69K: Odporność na pył, strumienie wody oraz mycie ciśnieniowe – idealny do przemysłu spożywczego, chemicznego i innych stref mokrych.
• Podłączanie do SmartWire-DT (z przyłączami SWD-RMQ): Umożliwia diagnostykę i komunikację w sieci SmartWire-DT bez dodatkowych przewodów sygnałowych.
• Pierścień czołowy tytan: Wysoka odporność mechaniczna i na korozję, co wydłuża żywotność w agresywnym otoczeniu.
• Wymiary przedniej części 22 x 22 mm: Uniwersalny wymiar montażowy zgodny z międzynarodowymi standardami – szybki i prosty montaż w panelu.
• Funkcja samopowrotu: Po naciśnięciu przycisk automatycznie wraca do położenia spoczynkowego, co zapewnia jednoznaczne działanie impulsowe (monostabilne).

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Posiada certyfikację CE oraz dopuszczenie do stosowania w obwodach sterowniczych. Stopień ochrony IP66/IP67/IP69K został zweryfikowany zgodnie z wymaganiami tych norm.

Zastosowanie

Dzięki wysokiej szczelności i solidnej konstrukcji napęd przycisku M22-DH-G sprawdza się w różnorodnych aplikacjach wymagających niezawodnego sterowania i sygnalizacji, szczególnie w trudnych warunkach środowiskowych.

• Sterowanie maszynami w przemyśle spożywczym, chemicznym i farmaceutycznym (często myte pod ciśnieniem).
• Impulsowe podawanie sygnałów do styczników, przekaźników lub sterowników PLC w szafach sterowniczych.
• Sygnalizacja stanu pracy urządzeń – zielona wkładka ułatwia identyfikację wizualną.
• Automatyka budynkowa oraz instalacje w obiektach o podwyższonej wilgotności (np. hale produkcyjne, warsztaty).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przycisk montuje się w otworze panelu o średnicy 22 mm (zgodnie z normą DIN). Podłączenie przewodów wykonaj za pomocą zacisków śrubowych, zwracając uwagę na właściwy moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów dobieraj do obciążenia prądowego. Zaleca się stosowanie osłon kablowych w przypadku środowisk wilgotnych.

FAQ

• Jaki stopień ochrony ma przycisk M22-DH-G? Produkt posiada stopień ochrony IP66, IP67 oraz IP69K – pyłoszczelny, odporny na zanurzenie w wodzie i mycie pod wysokim ciśnieniem. Sprawdza się w najcięższych warunkach.
• Czy przycisk jest podświetlany? W danych produktu nie ma informacji o podświetleniu. Wkładka przycisku jest zielona, niepodświetlana, przeznaczona do wyraźnej sygnalizacji wizualnej w stanie spoczynku.
• Jakie wymagania montażowe należy spełnić? Przycisk montuje się w otworze panelowym o wymiarze 22 mm. Nie wymaga dodatkowej obudowy – jego konstrukcja zapewnia szczelność bezpośrednio w panelu. Podłączenie odbywa się za pomocą zacisków śrubowych.
