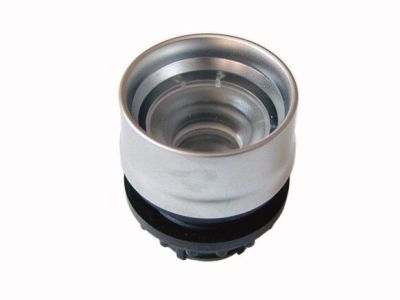

Napęd przycisku z samopowrotem, M22-DGL-X RMQ-Titan M22 | 230961 Eaton

Alternatywny kod produktu: M22-DGL-X

Opis i Kluczowe Cechy

Napęd przycisku z samopowrotem M22-DGL-X z serii RMQ-Titan to element mechaniczny przeznaczony do zabudowy w tablicach sterowniczych i rozdzielczych. Charakteryzuje się wysokim stopniem ochrony IP67 oraz IP69K, co umożliwia pracę w środowiskach narażonych na wilgoć, pył oraz strumienie wody pod wysokim ciśnieniem. Dzięki zintegrowanemu układowi połączeń ochronnych podnosi bezpieczeństwo eksploatacji i dostępność systemu.

• Stopień ochrony IP67 oraz IP69K: Gwarantuje szczelność w warunkach zapylenia, zanurzenia oraz mycia strumieniem wody – idealny do zastosowań w przemyśle spożywczym, maszynowym oraz w automatyce zewnętrznej.
• Odporność na udary i wibracje: Wytrzymałe wykonanie mechaniczne zapewnia niezawodne działanie nawet w środowiskach o dużych drganiach i obciążeniach dynamicznych.
• Odporność na ścieranie: Trwała powierzchnia czołowa zachowuje czytelność oznaczeń i estetykę nawet po długotrwałej eksploatacji.
• Kontrast oświetlenia LED (również przy świetle dziennym): W połączeniu z oprawkami LED serii RMQ-Titan zapewnia doskonałą widoczność sygnalizacji w każdych warunkach oświetleniowych.
• Zintegrowany układ połączeń ochronnych: Zwiększa bezpieczeństwo eksploatacji i ułatwia szybkie diagnozowanie oraz serwisowanie instalacji.

Zgodność z Normami

Napęd przycisku M22-DGL-X należy do serii RMQ-Titan zaprojektowanej zgodnie z europejskimi normami bezpieczeństwa. Urządzenie posiada certyfikat CE, potwierdzający zgodność z wymogami dyrektyw Unii Europejskiej. Wysoki stopień ochrony IP67/IP69K odpowiada wymaganiom norm IEC 60529 dla szczelności obudów.

Zastosowanie

Napęd przycisku z samopowrotem M22-DGL-X stosowany jest jako element sterujący w układach automatyki przemysłowej i budynkowej. Przeznaczony do montażu w tablicach rozdzielczych oraz pulpitach operatorskich, gdzie wymagana jest odporność na trudne warunki środowiskowe.

• Sterowanie maszynami i urządzeniami w przemyśle spożywczym, chemicznym oraz w obszarach mokrych i zapylonych.
• Impulsowe wyzwalanie styczników, przekaźników i wejść PLC w szafach sterowniczych o wysokim stopniu ochrony.
• Sygnalizacja stanów pracy (np. start/stop) w aplikacjach wymagających wizualnego potwierdzenia za pomocą elementów LED.
• Automatyka budynkowa – przyciski w systemach BMS (Building Management Systems) w strefach narażonych na wilgoć, np. hale produkcyjne, myjnie.

Wskazówki Montażowe

Montaż napędu przycisku powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio w panelu przy użyciu odpowiednich elementów mocujących serii RMQ-Titan. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Moment dokręcania śrub oraz przekrój przewodów przyłączeniowych należy dobierać zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie przewodów o odpowiedniej wytrzymałości prądowej.

FAQ

• Czy napęd przycisku M22-DGL-X jest podświetlany? Nie, jest to element mechaniczny bez własnego źródła światła. Aby uzyskać podświetlenie, należy zastosować odpowiednią oprawkę LED z serii RMQ-Titan (np. M22-LED) montowaną w tym samym otworze.
• Jaki stopień ochrony ma ten napęd? Posiada stopień ochrony IP67 oraz IP69K, co oznacza pełną ochronę przed pyłem, krótkotrwałym zanurzeniem w wodzie oraz myciem strumieniem wody pod wysokim ciśnieniem.
• Czy napęd ma własne styki? Nie. Napęd przycisku M22-DGL-X jest elementem mechanicznym (tłok z samopowrotem). W celu realizacji funkcji łączeniowej wymaga zastosowania modułu styków (np. M22-K lub M22-C) montowanego z tyłu.
