Napęd przycisku z guzikiem wystającym zielonym | SP22-WZ\. Spamel

Opis i Kluczowe Cechy

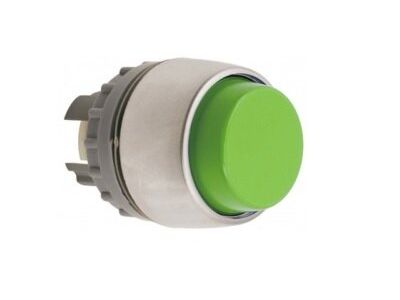

Napęd przycisku z guzikiem wystającym zielonym SP22-WZ to element nadpulpitowy serii SP22, przeznaczony do montażu w otworach o średnicy 22,3 mm w pulpitach sterowniczych, szafach sterowniczych oraz korpusach maszyn. Dzięki budowie członowej systemu SP22 stanowi uniwersalny element do tworzenia przycisków sterowniczych o różnych funkcjach. Zielony kolor guzika ułatwia szybką identyfikację wizualną w panelach operatorskich.

• Budowa członowa: Umożliwia elastyczne łączenie z różnymi członami stykowymi serii SP22, co pozwala na łatwe tworzenie i modyfikację obwodów sterowniczych bez konieczności wymiany całego przycisku.
• Guzik wystający w kolorze zielonym: Zapewnia wyraźną i ergonomiczną obsługę, a kolor ułatwia szybkie rozpoznanie funkcji w maszynach i szafach sterowniczych.
• Montaż w otworze 22,3 mm: Pasuje do standardowych otworów w pulpitach i tablicach, co upraszcza instalację i zapewnia zgodność z popularnymi systemami aparatury sterowniczej.
• Kompatybilność z serią SP22: Napęd może być łączony z członami stykowymi SP22, które – w zależności od wariantu – umożliwiają przełączanie prądów do 2,5 A w obwodach sterowniczych i sygnalizacyjnych.
• Wykonanie nadpulpitowe: Montowany od frontu panelu, łatwo dostępny dla operatora, przeznaczony do pracy w suchych pomieszczeniach rozdzielnic.

Zgodność z Normami

Napęd przycisku SP22-WZ został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Produkt przeznaczony do stosowania w obwodach sterowniczych zgodnie z wymaganiami obowiązujących przepisów.

Zastosowanie

Napęd przycisku z guzikiem zielonym SP22-WZ znajduje zastosowanie w przemyśle i automatyce budynkowej jako element systemów sterowania i sygnalizacji. Dzięki budowie członowej można go łączyć z różnymi modułami stykowymi, co pozwala na dostosowanie funkcji do konkretnych potrzeb.

• Sterowanie maszynami i urządzeniami w pulpitach operatorskich – załączanie i wyłączanie obwodów sygnalizacyjnych i sterowniczych.
• Sygnalizacja świetlna lub dźwiękowa w połączeniu z lampkami sygnalizacyjnymi SP22 (wymaga odpowiedniego członu).
• Element paneli szaf sterowniczych w przemyśle, gdzie potrzebny jest wyraźny, zielony przycisk dostępny dla operatora.
• Tworzenie przycisków impulsowych do sterowania stycznikami, przekaźnikami lub PLC w systemach automatyki.

Wskazówki Montażowe

Montaż napędu przycisku SP22-WZ powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Napęd montuje się w otworze o średnicy 22,3 mm w pulpcie lub tablicy, mocując go za pomocą elementów systemu SP22 (pierścień zaciskowy). Dobór przekroju przewodów oraz moment dokręcania połączeń należy wykonać zgodnie z dokumentacją producenta użytego członu stykowego.

FAQ

• Jaki otwór montażowy jest wymagany dla napędu SP22-WZ? Wymagany otwór o średnicy 22,3 mm zgodny z normami dla aparatury sterowniczej. Pasuje do standardowych pulpitów i szaf sterowniczych.
• Czy ten napęd jest podświetlany? Nie, jest to napęd przycisku bez oprawki oświetleniowej. Do sygnalizacji świetlnej należy zastosować lampkę sygnalizacyjną z serii SP22.
• Jakie człony stykowe można połączyć z tym napędem? Napęd jest przeznaczony do współpracy z członami stykowymi serii SP22. W zależności od potrzeb można dobrać człon zwierny, rozwierny lub kombinowany, tworząc przycisk o odpowiedniej funkcji.
