Napęd przycisku wystający pomarańczowy push-push LED metalowy bez oznaczenia Harmony XB4 | ZB4BH53 Schneider Electric

Opis i Kluczowe Cechy

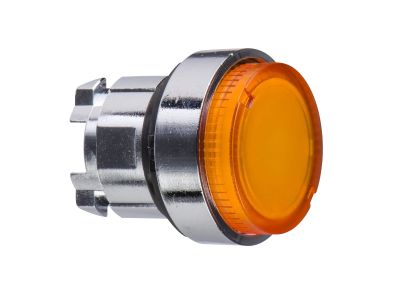

Napęd przycisku wystający pomarańczowy push-push LED w metalowej obudowie z serii Harmony XB4 firmy Schneider Electric (symbol ZB4BH53) to podświetlany element sterowniczy przeznaczony do montażu w otworze 22 mm. Dzięki mechanizmowi push-push (podwójne naciśnięcie do zwolnienia) oraz diodzie LED zapewnia wyraźną sygnalizację stanu i bezpieczną obsługę w trudnych warunkach przemysłowych.

• Mechanizm push-push: Wymaga podwójnego naciśnięcia do zwolnienia – zapobiega przypadkowemu zadziałaniu i zwiększa bezpieczeństwo w aplikacjach wymagających celowego potwierdzenia.
• Podświetlenie diodą LED: Wbudowana dioda LED umożliwia łatwą identyfikację stanu urządzenia, nawet z dużej odległości, co przyspiesza reakcję operatora.
• Metalowa, chromowana obudowa: Odporna na uderzenia, wibracje i uszkodzenia mechaniczne – odpowiednia do wymagających środowisk produkcyjnych.
• Stopień ochrony IP66: Całkowita odporność na kurz oraz silne strumienie wody, gwarantująca niezawodną pracę w wilgotnych i zapylonych halach.
• Szeroki zakres temperatur pracy (-40°C do 70°C): Umożliwia stosowanie zarówno w mroźniach, jak i w pobliżu źródeł ciepła bez ryzyka uszkodzenia elementów.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Został zaprojektowany zgodnie z obowiązującymi standardami jakości dla aparatury sterowniczej w obwodach przemysłowych, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach zgodnych z normami IEC/EN – bez podawania konkretnych numerów norm (brak w danych producenta).

Zastosowanie

Napęd przycisku ZB4BH53 jest uniwersalnym elementem sterowniczym dedykowanym do paneli operatorskich, maszyn przemysłowych oraz systemów automatyki budynkowej. Dzięki sygnalizacji LED i wytrzymałej obudowie sprawdza się w następujących scenariuszach:

• Sterowanie i sygnalizacja stanu maszyn w przemyśle, szczególnie w strefach zagrożonych pyłem lub wilgocią.
• Impulsy zatwierdzające (push-push) do styczników, przekaźników lub sterowników PLC w aplikacjach wymagających potwierdzenia operacji.
• Sygnalizacja awarii lub statusu (np. alarm, gotowość) w szafach sterowniczych i na pulpitach operatorskich.
• W automatyce budynkowej jako element przywoławczy lub potwierdzający w instalacjach o podwyższonej odporności na warunki zewnętrzne (np. hale magazynowe, myjnie).

Wskazówki Montażowe

Montaż główki przycisku należy wykonać przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia w całej instalacji. Element przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu (blacha, tworzywo) – mocowanie odbywa się za pomocą standardowego mechanizmu zastrzaskowego (bez użycia narzędzi). Przed montażem należy upewnić się, że powierzchnia panelu jest gładka i wolna od zadziorów. Do podłączenia oświetlenia LED stosować przekrój przewodów zgodny z obciążeniem (max. 1,5 mm² przy napięciu 24 V AC/DC – dane orientacyjne; w przypadku braku parametrów w karcie katalogowej zaleca się stosowanie się do ogólnych wytycznych producenta). Moment dokręcania ewentualnych złącz nie został podany – należy postępować zgodnie z dokumentacją techniczną kompatybilnego modułu łączeniowego.

FAQ

• Czy główka przycisku jest podświetlana? Jakiego koloru jest dioda LED? Tak, wbudowana jest dioda LED podświetlająca pomarańczową soczewkę. Producent nie podaje barwy samej diody – należy przyjąć, że świeci w kolorze pomarańczowym, widocznym w przycisku.
• Jaki stopień ochrony ma ten napęd przycisku? Posiada stopień ochrony IP66 – jest całkowicie odporny na kurz oraz na silne strumienie wody, co pozwala na stosowanie w trudnych warunkach środowiskowych (mycie, zapylenie).
• Jak działa mechanizm push-push? Wymaga podwójnego naciśnięcia: pierwsze wciśnięcie blokuje przycisk w pozycji wciśniętej (załączonej), drugie zwalnia i wraca do stanu początkowego. To rozwiązanie zwiększa bezpieczeństwo – operator musi celowo potwierdzić operację.
