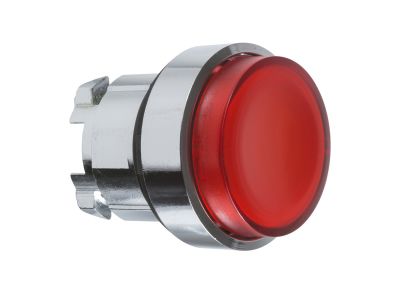

Napęd przycisku wystający czerwony push-push LED metalowy bez oznaczenia Harmony XB4 | ZB4BH43 Schneider Electric

Opis i Kluczowe Cechy

Schneider Electric Harmony XB4, symbol ZB4BH43, to czerwona wystająca główka przyciskowa typu push-push z podświetleniem LED i metalową chromowaną obudową. Stopień ochrony IP66 zapewnia odporność na kurz i wodę, a zakres temperatur od -40°C do 70°C umożliwia pracę w ekstremalnych warunkach. Główka przeznaczona jest do montażu w otworze 22 mm we współpracy z korpusami stykowymi serii Harmony XB4.

• Stopień ochrony IP66: Odporność na pył i strumienie wody – gwarantuje niezawodne działanie w trudnych warunkach przemysłowych i wilgotnym środowisku.
• Podświetlenie LED: Wyraźna sygnalizacja stanu pracy (np. załączony/awaria), widoczna z daleka – zwiększa bezpieczeństwo obsługi i ułatwia szybką identyfikację.
• Mechanizm push-push: Wymaga podwójnego naciśnięcia do zwolnienia – zapobiega przypadkowemu załączeniu, istotne w aplikacjach wymagających dodatkowego zabezpieczenia.
• Metalowa chromowana obudowa: Wysoka odporność na uderzenia i wibracje – odpowiednia do wymagających aplikacji narażonych na uszkodzenia mechaniczne.
• Szeroki zakres temperatur (-40°C do 70°C): Możliwość stosowania w chłodniach, gorących halach produkcyjnych oraz na zewnątrz – bez ryzyka degradacji materiałów.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wysokimi standardami Schneider Electric dla serii Harmony XB4. Spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Brak szczegółowych numerów norm w dostarczonej dokumentacji.

Zastosowanie

Główka przycisku ZB4BH43 stanowi element wizualny i mechaniczny kompletnego przycisku sterowniczego – montowana na korpusie stykowym z serii Harmony XB4. Sprawdza się w różnorodnych aplikacjach przemysłowych i automatyce.

• Sterowanie maszynami i urządzeniami – jako przycisk start/stop z funkcją push-push zapobiegającą przypadkowemu uruchomieniu.
• Sygnalizacja stanów pracy (praca, awaria, gotowość) – podświetlenie LED widoczne z daleka ułatwia szybką ocenę sytuacji.
• Instalacje w trudnych warunkach – hale produkcyjne, szafy sterownicze na zewnątrz, w pobliżu wody i pyłów (IP66).
• Automatyka budynkowa – sterowanie bramami, windami, liniami technologicznymi wymagającymi wzmocnionej obudowy.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Główkę przycisku montuje się w otworze o średnicy 22 mm na panelu lub szycie szafy, zabezpieczając mechanizmem zatrzaskowym. Korpus stykowy (dobierany oddzielnie) mocuje się na szynie DIN TH35 lub bezpośrednio. Momenty dokręcania oraz przekroje przewodów należy dobrać zgodnie z dokumentacją producenta dla zastosowanego korpusu stykowego. Po zamontowaniu sprawdzić poprawność działania mechanizmu push-push oraz podświetlenia.

FAQ

• Jakie napięcie zasilania ma podświetlenie LED? Główka ZB4BH43 wyposażona jest w diodę LED, która wymaga do zasilania dedykowanego modułu LED (np. seria ZB4BVB…), dobieranego oddzielnie w zależności od wymaganego napięcia (stałego lub zmiennego). Szczegółowe dane znajdują się w karcie katalogowej wybranego modułu.
• Jaki stopień ochrony ma ta główka przycisku? Deklarowany stopień ochrony to IP66 – pyłoszczelność i odporność na strumienie wody, co pozwala na pracę w zapylonym i wilgotnym środowisku.
• Czy główka push-push nadaje się jako przycisk awaryjny? Nie – mechanizm push-push (podwójne naciśnięcie do zwolnienia) nie spełnia wymogów norm dla wyłączników awaryjnych (np. ISO 13850). Do funkcji stop awaryjnego należy stosować dedykowane grzybkowe przyciski z samoczynnym zwalnianiem.
