Napęd przycisku wystającego pomarańczowy samopowrotny BA9s metalowy Harmony XB4 | ZB4BW15 Schneider Electric

Opis i Kluczowe Cechy

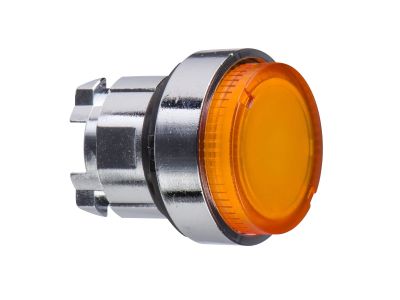

Główka przycisku Harmony XB4 Schneider Electric (symbol ZB4BW15) to pomarańczowy, samopowrotny napęd przycisku wystającego z metalową, chromowaną obudową. Podświetlana diodą LED (trzonek BA9s) zapewnia wyraźną sygnalizację stanu. Zaprojektowana do montażu w otworze 22 mm, oferuje stopień ochrony IP66 – odporność na kurz i wodę pod ciśnieniem. Szeroki zakres temperatur pracy od -40°C do 70°C gwarantuje niezawodne działanie w ekstremalnych warunkach.

• Podświetlenie LED BA9s: Wyraźna i energooszczędna sygnalizacja widoczna z daleka – łatwe odczytanie stanu maszyny nawet w słabym oświetleniu.
• Samopowrotny mechanizm: Automatyczny powrót do pozycji spoczynkowej po zwolnieniu – bezpieczne i intuicyjne sterowanie impulsowe.
• Stopień ochrony IP66: Całkowita odporność na kurz oraz silne strumienie wody – idealna do pracy w trudnych warunkach przemysłowych i zewnętrznych.
• Chromowana, metalowa obudowa: Wysoka trwałość mechaniczna, odporność na uderzenia i wibracje – długowieczność w wymagających aplikacjach.
• Zakres temperatur -40°C do 70°C: Niezawodne działanie zarówno w mrozie, jak i wysokich temperaturach – uniwersalność zastosowań.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada oznaczenie CE. Zaprojektowany zgodnie z standardami serii Harmony XB4, zapewnia kompatybilność z istniejącymi instalacjami 22 mm. Aby uzyskać szczegółowe informacje o certyfikatach, należy sprawdzić dokumentację producenta.

Zastosowanie

Główka przycisku ZB4BW15 przeznaczona jest do montażu na panelach sterowniczych i pulpitach operatorskich. Dzięki podświetleniu i samopowrotnemu działaniu sprawdza się w roli elementu sygnalizacyjno-sterującego w maszynach i instalacjach automatyki.

• Sterowanie maszynami produkcyjnymi – przycisk start/stop z sygnalizacją stanu.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub PLC w szafach sterowniczych.
• Sygnalizacja alarmowa (np. awaria, potrzeba interwencji) w trudnych warunkach środowiskowych (zapylenie, wilgoć).
• Automatyka budynkowa i instalacje zewnętrzne – sterowanie bramami, oświetleniem czy systemami nawadniania.

Wskazówki Montażowe

Montaż główki przycisku powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Element przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu (grubość panelu zgodna z dokumentacją). Główkę mocuje się za pomocą mechanizmu zastrzaskowego – nie wymaga narzędzi. W przypadku łączenia z modułem łącznikowym należy postępować według instrukcji producenta. Przekroje przewodów dobieraj do obciążenia, a momenty dokręcania – zgodnie z danymi modułu (jeśli dotyczy).

FAQ

• Czy główka jest fabrycznie wyposażona w źródło światła? Główka przystosowana jest do montażu podświetlenia LED BA9s (np. moduł LED BA9s). W zestawie nie ma samej diody – należy ją dobrać oddzielnie.
• Jaki stopień ochrony deklaruje producent? Główka przycisku ZB4BW15 posiada stopień ochrony IP66, co oznacza całkowitą odporność na pył oraz ochronę przed silnymi strumieniami wody.
• Jaki jest tryb pracy styku w tej główce? Główka jest samopowrotna – po naciśnięciu i zwolnieniu wraca automatycznie do pozycji spoczynkowej. Zapewnia to chwilowe (impulsowe) załączenie obwodu.
