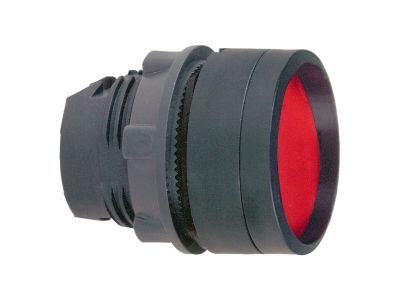

Napęd przycisku wpuszczony czerwony plastikowy Harmony XB5 | ZB5AA46 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku wpuszczony czerwony plastikowy Harmony XB5 (symbol ZB5AA46) firmy Schneider Electric to estetyczny i funkcjonalny element sterowniczy przeznaczony do montażu w otworze 22 mm. Dzięki czerwonej, dobrze widocznej główce oraz samoczynnemu powrotowi umożliwia wyraźne sygnalizowanie stanu i wygodne sterowanie maszynami. Wykonany z tworzywa sztucznego odpornego na chemikalia, zapewnia niezawodne działanie w zakresie temperatur od -40°C do 70°C.

• Stopień ochrony IP66: Pyłoszczelna i odporna na silne strumienie wody konstrukcja gwarantuje niezawodne działanie nawet w trudnych warunkach przemysłowych i zewnętrznych.
• Materiał – plastik (polimer): Obudowa odporna na środki chemiczne, idealna do środowisk, gdzie standardowe metale mogą ulegać korozji.
• Montaż w otworze 22 mm: Zgodność z międzynarodowym standardem wymiarowym upraszcza instalację w istniejących panelach i puszkach.
• Samoczynny powrót (chwilowy tryb pracy): Po zwolnieniu przycisk wraca do pozycji wyjściowej – odpowiedni do wysyłania impulsów sterujących, np. do styczników, przekaźników lub PLC.
• Szeroki zakres temperatur pracy od -40°C do 70°C: Zachowuje pełną funkcjonalność w ekstremalnie niskich i wysokich temperaturach, co pozwala na stosowanie w chłodniach, na zewnątrz budynków i w gorących halach produkcyjnych.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z wytycznymi serii Harmony XB5, zapewnia kompatybilność z akcesoriami i obudowami standardu 22 mm. Szczegółowe dane dotyczące zgodności z konkretnymi normami (np. IEC/EN) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Napęd przycisku ZB5AA46 stanowi uniwersalny element sterowniczy w automatyce przemysłowej i instalacjach budynkowych. Sprawdza się tam, gdzie wymagana jest wysoka odporność na warunki środowiska oraz niezawodne działanie.

• Wysyłanie impulsów sterujących do styczników i przekaźników w szafach sterowniczych.
• Sygnalizacja stanu i przycisk zatrzymania awaryjnego (w połączeniu z odpowiednim modułem styku) na panelach operatorskich maszyn.
• Sterowanie oświetleniem, wentylacją lub bramami w automatyce budynkowej – w miejscach narażonych na wilgoć i kurz.
• Stanowiska operatorskie w przemyśle spożywczym, chemicznym lub rolniczym, gdzie wymagane są odporne na chemikalia elementy sterownicze.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Napęd przycisku przeznaczony jest do montażu w otworze o średnicy 22 mm (zalecana grubość panelu zgodna z wytycznymi producenta). Mocowanie odbywa się za pomocą mechanizmu zastrzaskowego – nie wymaga dodatkowych narzędzi. W przypadku stosowania z modułami styków, należy postępować zgodnie z instrukcją dołączoną do kompletu. Przekroje przewodów oraz parametry styku dobieraj zgodnie z obciążeniem i obowiązującymi przepisami.

FAQ

• Czy główka przycisku jest podświetlana? Nie, napęd ZB5AA46 ma wpuszczoną, pełną czerwoną powierzchnię bez elementów świecących. Do sygnalizacji świetlnej należy zastosować główkę z miejscem na lampkę lub oddzielny moduł LED.
• Jaki stopień ochrony ma ten napęd? Produkt posiada stopień ochrony IP66 – jest pyłoszczelny i odporny na silne strumienie wody, co pozwala na stosowanie w warunkach przemysłowych oraz na zewnątrz.
• Jak działa ten przycisk – jest chwilowy czy z podtrzymaniem? Jest to przycisk z samoczynnym powrotem (tryb chwilowy). Po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej. Stosuje się go głównie do wysyłania impulsów sterujących.
