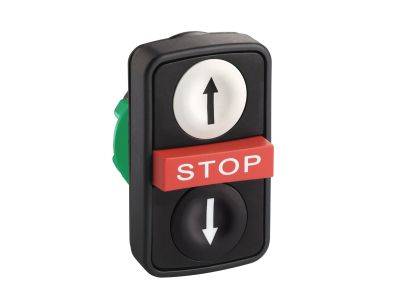

Napęd przycisku trójklawisz. czerwony ("STOP") biały("^") czarny("dół") plastik Harmony XB5 | ZB5AA71124 Schneider Electric

Opis i Kluczowe Cechy

Głowica przyciskowa Schneider Electric Harmony XB5 (symbol ZB5AA71124) to potrójny napęd przyciskowy z trzema przyciskami z samoczynnym powrotem: czerwonym „STOP”, białym (strzałka w górę) i czarnym (strzałka w dół). Zaprojektowana do montażu w standardowym otworze 22 mm, oferuje jednoczesną kontrolę trzech funkcji maszyny z jednego punktu. Dzięki plastikowej, odpornej na chemikalia obudowie oraz wysokim stopniom ochrony IP66/IP67/IP69/IP69K doskonale sprawdza się w warunkach narażonych na wilgoć, pył i agresywne substancje.

• Stopień ochrony IP66/IP67/IP69/IP69K: odporność na kurz, wodę, zanurzenie oraz mycie ciśnieniowe – gwarancja niezawodnego działania w najtrudniejszych środowiskach.
• Trzy przyciski z samoczynnym powrotem: czerwony STOP oraz dwa białe (góra/dół) umożliwiają sterowanie trzema niezależnymi funkcjami bez konieczności stosowania dodatkowych głowic.
• Montaż w otworze 22 mm: uniwersalny standard ułatwiający integrację z istniejącymi panelami operatorskimi i osprzętem.
• Plastikowa obudowa odporna na chemikalia: idealna do zastosowań w przemyśle spożywczym, farmaceutycznym i chemicznym – nie koroduje i wytrzymuje kontakt z wieloma agresywnymi substancjami.
• Szeroki zakres temperatur pracy –40°C do +70°C: niezawodność w skrajnych warunkach klimatycznych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z międzynarodowymi normami oraz posiada certyfikat CE. Deklarowane stopnie ochrony IP66/IP67/IP69/IP69K potwierdzają odporność na wnikanie pyłu i wody pod ciśnieniem. Głowica spełnia wymagania standardów harmonizowanych dla aparatury sterowniczej w przemyśle.

Zastosowanie

Dzięki trzem przyciskom i wysokiej odporności środowiskowej głowica ZB5AA71124 znajduje zastosowanie w wielu gałęziach przemysłu. Umożliwia sterowanie trzema funkcjami (np. START, STOP, AWARIA lub góra/dół/stop) z jednego panelu, nawet w bardzo trudnych warunkach.

• Sterowanie maszynami w przemyśle spożywczym, wymagające częstego mycia ciśnieniowego.
• Panele operatorskie w zakładach farmaceutycznych i chemicznych, gdzie obudowa musi być odporna na agresywne substancje.
• Systemy transportowe, dźwigi i podesty ruchome – przyciski góra/dół i STOP w jednym pulpicie.
• Automatyka procesowa w środowiskach z intensywnym zapyleniem i wilgocią.

Wskazówki Montażowe

Montaż głowicy przyciskowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Głowicę należy zamontować w standardowym otworze o średnicy 22 mm, zabezpieczając przed obrotem za pomocą odpowiedniego pierścienia. Moment dokręcania elementów mocujących należy stosować zgodnie z dokumentacją producenta. Przekrój przyłączanych przewodów dobierz do prądu znamionowego stosowanych modułów stykowych.

FAQ

• Jakie stopnie ochrony posiada głowica ZB5AA71124? Głowica spełnia wymagania IP66, IP67, IP69 oraz IP69K, co zapewnia całkowitą ochronę przed kurzem, wodą i myciem pod wysokim ciśnieniem.
• Czy przyciski są z samoczynnym powrotem czy z podtrzymaniem? Wszystkie trzy przyciski (czerwony STOP, biały góra, czarny dół) działają w trybie impulsowym – po zwolnieniu wracają do położenia spoczynkowego.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest z odpornego na chemikalia tworzywa sztucznego, zapewniającego długą żywotność w agresywnych środowiskach i przy narażeniu na promieniowanie UV.
