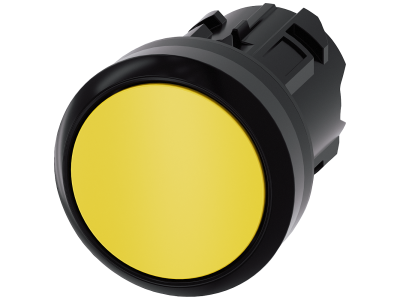

Napęd przycisku SIRIUS ACT fi22 plastik,płaski bistabilny żółty | 3SU1000-0AA30-0AA0 Siemens

Alternatywny kod produktu: 3SU10000AA300AA0

Opis i Kluczowe Cechy

Napęd przycisku SIRIUS ACT od Siemensa z serii 3SU1000 to element operatorski o średnicy 22 mm (fi22), wykonany z tworzywa sztucznego. Płaski, żółty napęd o funkcji bistabilnej (zatrzaskowej) umożliwia wygodne sterowanie z mechanicznym podtrzymaniem stanu. Symbol katalogowy: 3SU1000-0AA30-0AA0.

• Bistabilny (zatrzaskowy) mechanizm: Po wciśnięciu pozostaje w pozycji załączonej, co eliminuje konieczność ciągłego nacisku – idealne do sygnalizacji stanu lub sterowania dwustanowego.
• Średnica 22 mm (fi22): Uniwersalny wymiar otworu montażowego, zgodny z aparaturą modułową i panelami sterowniczymi.
• Kolor żółty: Ułatwia szybką identyfikację funkcji (np. ostrzeżenie, sygnalizacja) w rozdzielnicach i pulpitach operatorskich.
• Płaski kształt i materiał plastikowy: Nowoczesny design odporny na korozję, lekki i odporny na uszkodzenia mechaniczne w typowych warunkach przemysłowych.
• Przeznaczony do serii SIRIUS ACT: Łatwa integracja z kompatybilnymi korpusami łączników (sprzedawane osobno), tworzy spójny system sterowania.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm oraz posiada oznaczenie CE. Montaż i użytkowanie należy wykonywać według wytycznych producenta zawartych w karcie katalogowej.

Zastosowanie

Napęd przycisku bistabilnego znajduje zastosowanie wszędzie tam, gdzie operator musi wyraźnie zasygnalizować załączenie lub wyłączenie urządzenia bez ciągłego trzymania przycisku. Sprawdza się w:

• Panelach sterowniczych maszyn i urządzeń przemysłowych (np. start/stop z podtrzymaniem stanu)
• Automatyce budynkowej jako element sterowania oświetleniem lub napędami rolet
• Rozdzielnicach elektrycznych do sygnalizacji stanu pracy (tryb ręczny/automatyczny)
• Instalacjach requiring "hold-to-run" – bistabilne przytrzymanie po wciśnięciu (np. przy testowaniu układów)

Wskazówki Montażowe

Montaż napędu przycisku SIRIUS ACT powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Element mocuje się w otworze panelu o średnicy 22 mm przy użyciu odpowiedniego adaptera (zgodnie z dokumentacją producenta). Należy unikać przekroczenia maksymalnego momentu dokręcania złączy (jeśli dotyczy). Przekroje przewodów przyłączeniowych dobierać do prądu obciążenia całego łącznika.

FAQ

• Czy napęd posiada podświetlenie LED? Nie, w danych technicznych produktu nie przewidziano podświetlenia. Do sygnalizacji świetlnej należy dobrać elementy z wbudowanym LED (np. 3SU14xx).
• Jaki stopień ochrony (IP) ma ten napęd? Stopień ochrony nie jest podany dla samego napędu – zależy od zastosowanej obudowy oraz korpusu łącznika. W zestawie z modułem kompaktowym można uzyskać np. IP66.
• Czy przycisk jest chwilowy (monostabilny) czy bistabilny? Jest to napęd bistabilny (zatrzaskowy). Po wciśnięciu pozostaje w pozycji załączonej aż do ponownego naciśnięcia.
