Napęd przycisku SIRIUS ACT fi22 plastik,płaski bistabilny zielony | 3SU1000-0AA40-0AA0 Siemens

Alternatywny kod produktu: 3SU10000AA400AA0

Opis i Kluczowe Cechy

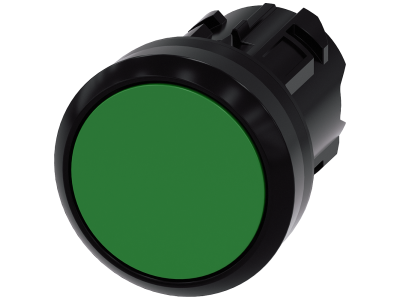

Napęd przycisku SIRIUS ACT, oznaczony symbolem 3SU1000-0AA40-0AA0, to płaski element sterowniczy wykonany z tworzywa sztucznego w kolorze zielonym. Przeznaczony do montażu na module łącznikowym w standardowym otworze o średnicy 22 mm (fi22). Mechanizm bistabilny zapewnia dwie stabilne pozycje – po naciśnięciu zatrzaskuje się w pozycji wciśniętej, a następne naciśnięcie powoduje powrót do położenia wyjściowego. Produkt zastępuje poprzedni model 3SU1030-0AA40-0AA0.

• Bistabilny mechanizm: Umożliwia trwałe załączenie lub wyłączenie obwodu sterowania bez konieczności ciągłego przytrzymywania – idealny do sygnalizacji stanu lub pamiętania ostatniego polecenia.
• Materiał z tworzywa sztucznego: Lekki i odporny na typowe warunki pracy w rozdzielnicach i pulpitach sterowniczych.
• Płaski kształt: Niski profil ułatwia czyszczenie i zmniejsza ryzyko przypadkowego uruchomienia.
• Średnica montażowa 22 mm: Standardowy wymiar zgodny z systemem SIRIUS ACT – kompatybilny z szeroką gamą modułów łącznikowych, przycisków i obudów.
• Kolor zielony: Wyraźne oznaczenie wizualne, często stosowane jako sygnalizacja stanu "pracy" lub "załączenia".

Zgodność z Normami

Napęd przycisku SIRIUS ACT jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Jako element mechaniczny systemu SIRIUS ACT przeznaczony do współpracy z modułami łącznikowymi spełnia wymogi standardów branży automatyki i sterowania. Szczegółowe informacje o zgodności z konkretnymi normami (np. IEC/EN) dostępne są w dokumentacji technicznej modułu łącznikowego.

Zastosowanie

Napęd przycisku bistabilnego SIRIUS ACT znajduje zastosowanie tam, gdzie wymagane jest mechaniczne zapamiętanie stanu sterowania bez potrzeby ciągłego nacisku. Idealnie sprawdza się jako element systemów sygnalizacji i przycisków zatrzymania awaryjnego (w zależności od konfiguracji z modułem).

• Sterowanie pracą maszyn i urządzeń – włącz/wyłącz z pamięcią pozycji.
• Impulsowanie do styczników, przekaźników lub wejść sterowników PLC w trybie bistabilnym (przy odpowiednim module łącznikowym).
• Sygnalizacja stanu – kolorem zielonym oznaczona jako "urządzenie aktywne" lub "praca".
• Panele operatorskie w automatyce budynkowej i przemysłowej, gdzie wymagane jest podświetlane lub czyste wskazanie stanu.

Wskazówki Montażowe

Montaż napędu przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Element montuje się na szynie TH35 (DIN) lub w puszce/panelu przez otwór fi22 – w zależności od zastosowanego modułu łącznikowego. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną konkretnego modułu łącznikowego. Napęd przycisku nie zawiera styków – mocowane są one na module łącznikowym (oddzielnym zakupie).

FAQ

• Czy ten napęd przycisku ma podświetlenie LED? Nie, podany model 3SU1000-0AA40-0AA0 to napęd bez podświetlenia. Do wizualnej sygnalizacji można zastosować moduł łącznikowy z wbudowaną diodą LED i odpowiednim napędem przezroczystym.
• Jaki stopień ochrony IP ma ten produkt? Stopień ochrony IP zależy od kompletnego zespołu (napęd + moduł łącznikowy + obudowa). Dla samego napędu podanego w danych producenta nie ma informacji o IP. W typowej rozdzielnicy IP20 – należy dobrać obudowę odpowiednią dla warunków pracy.
• Jak działa tryb bistabilny? Po naciśnięciu napęd zatrzaskuje się w pozycji wciśniętej – moduł łącznikowy (jeśli ma odpowiednią charakterystykę) załącza lub wyłącza obwód. Kolejne naciśnięcie zwalnia mechanizm i przywraca stan początkowy. To mechaniczne zatrzaskiwanie nie wymaga zasilania do utrzymania pozycji.
