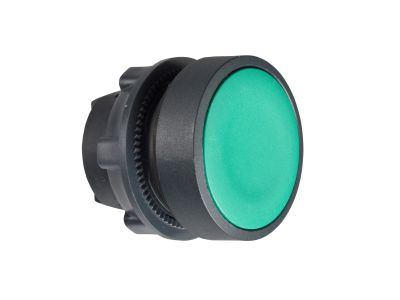

Napęd przycisku PUSH-PUSH kryty zielony, Harmony XB5 | ZB5AH03 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku Schneider Electric z serii Harmony XB5, o numerze katalogowym ZB5AH03, to zaawansowany komponent sterowniczy zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mechanizmem typu push-push (zatrzaskowym), który pozwala na stabilną zmianę stanu po każdym naciśnięciu, co jest kluczowe w procesach wymagających podtrzymania sygnału bez konieczności stałej obecności operatora. Płaski, kryty profil w kolorze zielonym zapewnia doskonałą widoczność i ergonomię, minimalizując ryzyko przypadkowego przełączenia.

• Wytrzymała konstrukcja: Plastikowa ramka wykonana z wysokiej jakości polimerów zapewnia doskonałą izolację elektryczną oraz wysoką odporność na agresywne środki chemiczne.
• Stopień ochrony IP66: Gwarantuje pełną pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na pracę w trudnych warunkach środowiskowych.
• Odporność mechaniczna: Produkt został przetestowany pod kątem odporności na uderzenia, wibracje oraz wstrząsy, co przekłada się na długą żywotność w parkach maszynowych.
• Szeroki zakres temperatur: Możliwość bezawaryjnej pracy w ekstremalnych warunkach od -40°C do aż 70°C.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach elektro-technicznych. Konstrukcja oparta na serii Harmony XB5 jest zgodna z międzynarodowymi normami dotyczącymi aparatury sterowniczej i sygnalizacyjnej. Wysoki stopień ochrony IP66 potwierdza, że napęd może być stosowany w miejscach narażonych na częste mycie pod ciśnieniem lub zapylenie przemysłowe. Zastosowane materiały izolacyjne podnoszą bezpieczeństwo użytkowania w układach niskiego napięcia.

Zastosowanie

Napęd ZB5AH03 znajduje szerokie zastosowanie w nowoczesnej automatyce i budowie maszyn. Dzięki standardowej średnicy montażowej 22 mm, jest w pełni kompatybilny z istniejącymi pulpitami sterowniczymi oraz kasetami sterującymi. Idealnie sprawdza się w:

• Systemach sterowania liniami produkcyjnymi jako przycisk załączający (START).
• Przemysłowych układach automatyki wymagających mechanicznego podtrzymania stanu przycisku.
• Środowiskach o podwyższonej wilgotności, takich jak przemysł spożywczy czy oczyszczalnie ścieków.
• Aplikacjach zewnętrznych narażonych na zmienne warunki atmosferyczne.

Wskazówki Montażowe

Instalacja napędu Schneider Electric Harmony XB5 jest intuicyjna i nie wymaga specjalistycznych narzędzi. Montaż odbywa się w otworze o średnicy 22,5 mm. Dzięki modułowej konstrukcji, napęd łączy się z blokami styków oraz korpusem za pomocą systemu zatrzaskowego, co znacznie skraca czas prefabrykacji szaf sterowniczych. Podczas montażu należy upewnić się, że uszczelka jest prawidłowo osadzona, aby zachować deklarowany stopień ochrony IP66. Plastikowa nakrętka mocująca powinna być dokręcona z odpowiednim momentem, aby zapewnić stabilność mechaniczną bez ryzyka uszkodzenia gwintu.

FAQ

• Czy przycisk ZB5AH03 zawiera bloki styków w zestawie? Nie, jest to sam napęd przycisku. Należy do niego dokupić odpowiedni korpus z blokami styków (np. styki NO lub NC) w zależności od potrzeb danej aplikacji.
• Jaka jest różnica między przyciskiem impulsowym a push-push? Przycisk impulsowy wraca do pozycji wyjściowej natychmiast po puszczeniu, natomiast mechanizm push-push w modelu ZB5AH03 pozostaje wciśnięty do momentu ponownego naciśnięcia.
• Czy plastikowa ramka jest odporna na korozję? Tak, wykonanie z tworzywa sztucznego sprawia, że napęd jest całkowicie odporny na korozję, co czyni go lepszym wyborem w środowiskach korozyjnych niż odpowiedniki metalowe.
