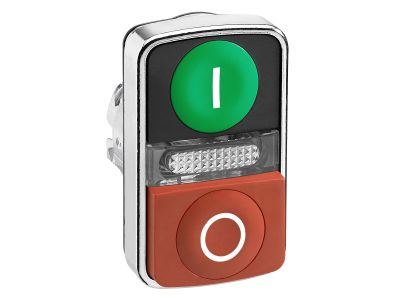

Napęd przycisku podwójny O-I zielony-czerwony, z podświetleniem z samopowrotem, Harmony XB4 | ZB4BW7L3741 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku podwójnego z serii Harmony XB4 o numerze katalogowym ZB4BW7L3741 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się solidną konstrukcją z chromowaną metalową ramką, która zapewnia wyjątkową odporność mechaniczną w najbardziej wymagających środowiskach przemysłowych. Produkt integruje w sobie dwa przyciski sterownicze: zielony oznaczony symbolem „I” (start) oraz czerwony oznaczony symbolem „O” (stop), a także centralnie umieszczoną białą lampkę kontrolną, która umożliwia precyzyjną sygnalizację stanu pracy maszyny.

• Mechanizm samopowrotny: Zastosowanie wysokiej jakości sprężyn powrotnych gwarantuje natychmiastowy powrót przycisków do pozycji wyjściowej po zwolnieniu nacisku, co jest kluczowe dla powtarzalnych procesów sterowania.
• Wytrzymałość mechaniczna: Metalowa obudowa została zaprojektowana z myślą o pracy w warunkach narażonych na silne uderzenia oraz wibracje, co minimalizuje ryzyko przestojów serwisowych.
• Doskonała widoczność: Wyraźne kolory oraz podświetlenie centralne pozwalają operatorowi na szybką identyfikację funkcji nawet w warunkach słabego oświetlenia lub z dużej odległości.
• Modularność: System montażu zatrzaskowego pozwala na błyskawiczną instalację i łatwą wymianę bloków styków oraz modułów świetlnych, co znacząco skraca czas montażu na panelu sterowniczym.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Napęd posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K, co oznacza całkowitą pyłoszczelność oraz odporność na silne strumienie wody pod wysokim ciśnieniem i temperaturą. Dodatkowo, zgodność z klasyfikacją NEMA Type 4X oraz certyfikaty morskie pozwalają na stosowanie urządzenia w aplikacjach offshore oraz w przemyśle spożywczym, gdzie wymagane jest częste mycie urządzeń agresywnymi środkami czyszczącymi.

Zastosowanie

Dzięki szerokiemu zakresowi temperatur pracy, wynoszącemu od -40°C do +70°C, napęd ZB4BW7L3741 znajduje zastosowanie w ekstremalnych warunkach klimatycznych. Jest idealnym wyborem dla:

• Przemysłu ciężkiego i maszynowego (sterowanie liniami produkcyjnymi).
• Sektora spożywczego i farmaceutycznego (wysoka higiena i odporność na mycie ciśnieniowe).
• Aplikacji morskich i portowych (odporność na korozję i trudne warunki atmosferyczne).
• Systemów automatyki budynkowej i infrastrukturalnej.

Wskazówki Montażowe

Instalacja napędu została zoptymalizowana pod kątem standardowych otworów montażowych o średnicy 22 mm, co zapewnia pełną kompatybilność z istniejącymi pulpitami sterowniczymi. Podczas montażu należy zwrócić uwagę na prawidłowe osadzenie uszczelki, aby zachować deklarowany stopień ochrony IP. Dzięki systemowi zatrzaskowemu, montaż bloków styków nie wymaga użycia specjalistycznych narzędzi. Zaleca się regularną kontrolę dokręcenia elementów mocujących w środowiskach o wysokim poziomie wibracji, aby zapewnić długotrwałą stabilność mechaniczną interfejsu.

FAQ

• Czy napęd zawiera w zestawie bloki styków? Nie, produkt ZB4BW7L3741 to sam napęd przycisku podwójnego. Bloki styków oraz moduły LED należy dobrać oddzielnie w zależności od wymaganej konfiguracji elektrycznej.
• Czy przycisk jest odporny na mycie myjką ciśnieniową? Tak, dzięki certyfikatowi IP69K napęd jest w pełni przystosowany do czyszczenia strumieniem wody o wysokim ciśnieniu i temperaturze.
• Jakie jest przeznaczenie środkowej lampki? Środkowa biała soczewka służy do podświetlenia sygnalizacyjnego, które informuje operatora o stanie pracy urządzenia (np. zasilanie aktywne lub błąd), po zamontowaniu odpowiedniego modułu świetlnego.
