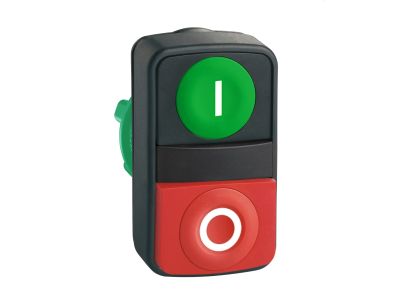

Napęd przycisku podwójny O-I zielony-czerwony, bez podświetlenia z samopowrotem, Harmony XB5 | ZB5AL7341 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku podwójnego z serii Harmony XB5 o numerze katalogowym ZB5AL7341 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się obecnością dwóch niezależnych przycisków: zielonego oznaczonego symbolem „I” (start) oraz czerwonego z symbolem „O” (stop). Mechanizm działa w trybie samopowrotnym (sprężynowym), co oznacza, że po zwolnieniu nacisku przycisk automatycznie wraca do pozycji wyjściowej, co jest kluczowe w układach sterowania impulsowego.

• Podwójna izolacja: Zastosowanie plastikowej ramki gwarantuje najwyższy poziom bezpieczeństwa elektrycznego oraz wyjątkową odporność na korozję i agresywne środki chemiczne.
• Ekstremalna wytrzymałość: Stopnie ochrony IP66, IP67, IP69 oraz IP69K zapewniają pełną pyłoszczelność oraz odporność na silne strumienie wody pod wysokim ciśnieniem i temperaturą, co jest niezbędne w przemyśle spożywczym i ciężkim.
• Szeroki zakres temperatur: Możliwość pracy w temperaturach od -40°C do +70°C pozwala na montaż urządzenia w najbardziej wymagających warunkach klimatycznych i technologicznych.
• Modularność: System montażu zatrzaskowego umożliwia błyskawiczną instalację i wymianę bloków styków bez konieczności użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co potwierdzają liczne certyfikaty. Napęd spełnia wymagania norm dotyczących aparatury sterowniczej niskiego napięcia. Posiada certyfikację morską, co dopuszcza go do pracy w środowiskach o podwyższonym zasoleniu i wilgotności. Zgodność z klasyfikacją Typ 4X według standardów NEMA dodatkowo potwierdza odporność na korozję i trudne warunki zewnętrzne.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i wysokiej odporności, napęd ZB5AL7341 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy i farmaceutyczny: Odporność na mycie pod wysokim ciśnieniem (IP69K) i środki dezynfekujące.
• Automatyka maszynowa: Idealny jako interfejs operatora do uruchamiania i zatrzymywania linii produkcyjnych.
• Sektor morski: Wytrzymałość na trudne warunki panujące na statkach i platformach wiertniczych.
• Infrastruktura budynkowa: Sterowanie systemami wentylacji, pompami oraz oświetleniem w obiektach przemysłowych.

Wskazówki Montażowe

Instalacja napędu jest intuicyjna i dopasowana do standardowych otworów montażowych o średnicy 22 mm. Aby zapewnić długowieczność i niezawodność układu, należy przestrzegać poniższych zaleceń:

• Otwór montażowy: Należy przygotować otwór o średnicy 22,5 mm zgodnie z normą IEC 60947-5-1.
• Montaż bloków styków: Wykorzystaj kompatybilne bloki styków Schneider Electric z serii Harmony XB5, montując je na zatrzask do tylnej części napędu.
• Orientacja: Dzięki wyraźnym oznaczeniom „I” oraz „O”, napęd należy zamontować w orientacji pionowej, zapewniając czytelność dla operatora.
• Konserwacja: Dzięki gładkiej powierzchni plastikowej ramki, czyszczenie elementu jest proste i nie wymaga demontażu podzespołów.

FAQ

1. Czy napęd posiada wbudowane podświetlenie?
Nie, model ZB5AL7341 jest wersją bez podświetlenia. Jeśli wymagana jest sygnalizacja świetlna, należy rozważyć modele z wbudowaną diodą LED.

2. Czy produkt jest odporny na uderzenia mechaniczne?
Tak, seria Harmony XB5 została zaprojektowana z myślą o pracy w trudnych warunkach przemysłowych i wykazuje wysoką odporność na wibracje oraz uderzenia.

3. Czy mogę zamontować ten napęd w obudowie metalowej?
Tak, napęd jest w pełni kompatybilny ze standardowymi otworami 22 mm w obudowach plastikowych, metalowych oraz pulpitach sterowniczych, o ile zachowana jest odpowiednia średnica otworu.
