Napęd przycisku podświetlenie bez samopowrotu M22-DRL-W-X1 RMQ-Titan M22 | 216963 Eaton

Alternatywny kod produktu: M22-DRL-W-X1

Opis i Kluczowe Cechy

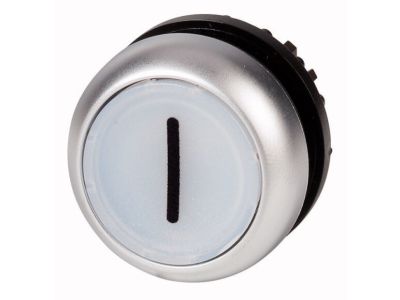

Napęd przycisku z podświetleniem M22-DRL-W-X1 (symbol 216963) z serii RMQ-Titan firmy Eaton to urządzenie sterownicze w wersji bez samopowrotu, zaprojektowane do pracy w wymagających warunkach przemysłowych. Dzięki stopniowi ochrony IP66, IP67 i IP69K zapewnia niezawodną pracę w środowiskach z wilgocią, pyłem oraz wysokociśnieniowym myciem. Zacisk śrubowy gwarantuje pewne i trwałe połączenie przewodów, a biała, podpisana wkładka ułatwia identyfikację funkcji. Wymiary przedniej części wynoszą 29,7 mm, co pozwala na montaż w standardowych otworach panelowych.

• Stopień ochrony IP66/IP67/IP69K: Odporność na wilgoć, kurz oraz mycie strumieniem wody pod wysokim ciśnieniem – idealne rozwiązanie do zastosowań w przemyśle spożywczym, chemicznym i maszynach narażonych na zabrudzenia.
• Podświetlenie: Ułatwia lokalizację przycisku w słabym oświetleniu oraz sygnalizuje stan urządzenia, zwiększając bezpieczeństwo i komfort obsługi.
• Funkcja bez samopowrotu: Przycisk pozostaje w naciśniętej pozycji do czasu ponownego naciśnięcia – odpowiedni do realizacji sygnalizacji stanu, przytrzymania procesu lub jako przełącznik bistabilny. Funkcję zatrzymania/powracania można zmienić na urządzeniu zgodnie z instrukcją.
• Zacisk śrubowy: Zapewnia pewne i łatwe do kontroli połączenie przewodów o odpowiednim przekroju, odporne na drgania i wibracje.
• Kompatybilność z systemem SmartWire-DT: Umożliwia komunikację i zasilanie poprzez sieć SmartWire-DT (przy użyciu złączy SWD-RMQ), co redukuje okablowanie i skraca czas montażu.

Zgodność z Normami

Przycisk M22-DRL-W-X1 spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Dzięki wysokiej szczelności i konfigurowalnej funkcji przycisk znajduje zastosowanie w wielu obszarach automatyki przemysłowej i maszyn. Przeznaczony jest do pracy w trudnych warunkach, gdzie wymagana jest łatwa identyfikacja i odporność na zabrudzenia.

• Sterowanie ręczne i sygnalizacja stanu w maszynach pakujących, spożywczych i chemicznych – mycie ciśnieniowe nie stanowi problemu.
• Impulsy sterujące do styczników, przekaźników, PLC oraz układów automatyki budynkowej – szczególnie tam, gdzie wymagana jest funkcja bista bilna.
• Montaż w panelach operatorskich i pulpitach sterowniczych w strefach mokrych lub zapylonych (hale produkcyjne, sortownie, myjnie).
• Realizacja funkcji STOP awaryjnego (po zmianie konfiguracji) lub przycisków zatrzymania procesu bez konieczności ciągłego trzymania.

Wskazówki Montażowe

Montaż przycisku M22-DRL-W-X1 musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Urządzenie przeznaczone jest do montażu w otworze panelowym (średnica zgodna z wymiarami przedniej części). Dokręcanie zacisku śrubowego należy przeprowadzić z momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu obwodu. Dla podłączenia do systemu SmartWire-DT należy użyć dedykowanych złącz SWD-RMQ.

FAQ

• Czy przycisk jest podświetlony? Jakie jest napięcie podświetlenia? Tak, przycisk posiada wbudowane podświetlenie (biały kolor wkładki). Szczegółowe parametry napięcia i rodzaju źródła światła znajdują się w dokumentacji produktu – dostępnej na stronie producenta.
• Jaki stopień ochrony ma ten przycisk? Stopień ochrony wynosi IP66, IP67 oraz IP69K. Oznacza to całkowitą ochronę przed pyłem, ochronę przed zanurzeniem w wodzie (IP67) oraz odporność na strumienie wody pod wysokim ciśnieniem i w wysokiej temperaturze (IP69K).
• Czy przycisk powraca samoczynnie do pozycji spoczynkowej? Nie, przycisk jest wykonany w wersji bez samopowrotu – po naciśnięciu pozostaje w stanie aktywnym. Funkcję można zmienić na urządzeniu zgodnie z instrukcją (zatrzymanie / powracanie). W razie potrzeby przełączenia na tryb samopowrotny należy skonsultować się z dokumentacją techniczną.
