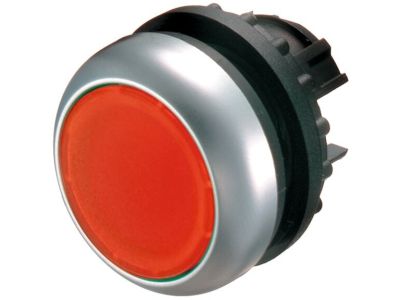

Napęd przycisku podświetlany z samopowrotem płaski, M22-DL-R, czerwony RMQ-Titan | 216925 Eaton

Opis i Kluczowe Cechy

Napęd przycisku podświetlany M22-DL-R z prestiżowej serii RMQ-Titan firmy EATON to zaawansowany komponent sterowniczy, zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Charakteryzuje się płaskim profilem oraz intensywnym, czerwonym kolorem, który zapewnia doskonałą widoczność statusu urządzenia. Dzięki zastosowaniu innowacyjnej technologii LED, element ten gwarantuje wysoki kontrast oświetlenia, czytelny nawet w warunkach silnego światła dziennego. Konstrukcja z samopowrotem (monostabilna) sprawia, że przycisk wraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku, co jest kluczowe w precyzyjnych procesach sterowania impulsowego.

• Wysoki stopień ochrony: Klasy IP67 oraz IP69K zapewniają całkowitą pyłoszczelność oraz odporność na strumień wody pod wysokim ciśnieniem i czyszczenie parowe.
• Wytrzymałość mechaniczna: Produkt wykazuje ekstremalną odporność na udary oraz wibracje, co pozwala na bezawaryjną pracę w sąsiedztwie ciężkich maszyn.
• Trwałość powierzchni: Specjalna powłoka odporna na ścieranie gwarantuje estetyczny wygląd i czytelność przez miliony cykli łączeniowych.
• Bezpieczeństwo: Zintegrowany układ połączeń ochronnych podnosi standardy bezpieczeństwa eksploatacji i zwiększa dostępność instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych aplikacjach inżynieryjnych. Seria RMQ-Titan spełnia wymagania normy IEC/EN 60947, co definiuje jej parametry w zakresie aparatury niskonapięciowej. Dzięki wysokiemu stopniu ochrony IP69K, napęd jest zgodny z wytycznymi dotyczącymi urządzeń pracujących w trudnych warunkach środowiskowych, gdzie wymagana jest odporność na agresywne media czyszczące.

Zastosowanie

Napęd M22-DL-R znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej i przemysłowej. Jest idealnym rozwiązaniem dla:

• Tablic rozdzielczych i pulpitów sterowniczych: Gdzie wymagana jest przejrzysta sygnalizacja i niezawodne sterowanie procesami.
• Przemysłu spożywczego i farmaceutycznego: Dzięki odporności na mycie pod ciśnieniem (IP69K).
• Systemów kontroli dostępu i bezpieczeństwa: Jako element wymuszający określoną reakcję układu w trybie monostabilnym.
• Maszyn budowlanych i transportowych: Gdzie występują silne drgania i zmienne warunki atmosferyczne.

Wskazówki Montażowe

Montaż napędu M22-DL-R jest szybki i intuicyjny dzięki systemowi modułowemu RMQ-Titan. Średnica montażowa wynosi standardowe 22,5 mm, co pozwala na łatwą adaptację w typowych otworach pulpitów. Podczas instalacji należy zwrócić uwagę na prawidłowe osadzenie uszczelki, aby zachować deklarowany stopień ochrony IP67/IP69K. Napęd należy połączyć z odpowiednim wspornikiem mocującym (M22-A) oraz wybranymi elementami stykowymi (M22-K...) i elementem LED (M22-LED...), co pozwala na pełną personalizację funkcji elektrycznych przycisku.

FAQ

• Czy przycisk zawiera w zestawie diodę LED? Nie, M22-DL-R to sam napęd przycisku. Elementy świetlne (LED) oraz styki pomocnicze należy dokupić osobno, dopasowując je do napięcia sterowania w danej aplikacji.
• Jaka jest różnica między IP67 a IP69K w tym produkcie? IP67 oznacza odporność na krótkotrwałe zanurzenie w wodzie, natomiast IP69K gwarantuje ochronę przed wodą pod wysokim ciśnieniem (80-100 bar) i w wysokiej temperaturze (+80°C), co jest standardem w przemyśle ciężkim.
• Czy kolor czerwony zawsze oznacza funkcję 'STOP'? W automatyce kolor czerwony często sugeruje funkcję zatrzymania lub alarmu, jednak dzięki uniwersalnej konstrukcji RMQ-Titan, napęd ten może być wykorzystany do dowolnej funkcji logicznej zdefiniowanej przez projektanta układu.
