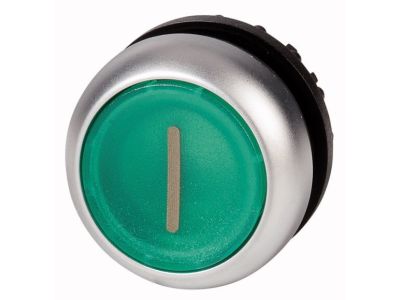

Napęd przycisku podświetlany z samopowrotem płaski, M22-DL-G-X1, zielony RMQ-Titan | 216938 Eaton

Opis i Kluczowe Cechy

Napęd przycisku podświetlany M22-DL-G-X1 z prestiżowej serii RMQ-Titan firmy EATON to zaawansowany komponent automatyki przemysłowej, zaprojektowany z myślą o najbardziej wymagających środowiskach pracy. Urządzenie charakteryzuje się płaskim czołem w kolorze zielonym, co zapewnia estetyczny wygląd oraz ergonomiczną obsługę na panelach operatorskich. Dzięki mechanizmowi z samopowrotem, napęd idealnie nadaje się do wysyłania impulsowych sygnałów sterujących do układów logicznych PLC lub styczników.

• Wysoki stopień ochrony: Klasyfikacja IP67 oraz IP69K gwarantuje całkowitą pyłoszczelność oraz odporność na strumień wody pod wysokim ciśnieniem, co pozwala na stosowanie przycisku w maszynach czyszczonych parowo.
• Technologia LED: Optymalny kontrast oświetlenia zapewnia doskonałą widoczność stanu pracy urządzenia nawet w warunkach silnego nasłonecznienia (światło dzienne).
• Wytrzymałość mechaniczna: Konstrukcja odporna na udary i wibracje sprawia, że napęd zachowuje pełną sprawność w trudnych warunkach przemysłowych.
• Trwałość oznaczeń: Zastosowanie materiałów odpornych na ścieranie gwarantuje długowieczność opisów i symboli na powierzchni przycisku.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury sterowniczej niskiego napięcia. Seria RMQ-Titan spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Zintegrowany układ połączeń ochronnych podwyższa bezpieczeństwo eksploatacji, minimalizując ryzyko awarii i zwiększając dostępność maszynową (Machine Availability).

Zastosowanie

Napęd M22-DL-G-X1 znajduje szerokie zastosowanie w różnorodnych aplikacjach kontrolnych i sygnalizacyjnych. Jest dedykowany do montażu w:

• Tablicach rozdzielczych i pulpitach sterowniczych maszyn produkcyjnych.
• Systemach automatyki budynkowej i przemysłowej.
• Przemysłowych liniach technologicznych wymagających wysokiej higieny (przemysł spożywczy, farmaceutyczny).
• Układach sygnalizacji stanów pracy maszyn, gdzie zielony kolor jednoznacznie wskazuje na gotowość lub poprawną pracę systemu.

Wskazówki Montażowe

Montaż napędu odbywa się w standardowym otworze montażowym o średnicy 22,5 mm, co jest typowe dla systemu RMQ-Titan. Dzięki modułowej budowie, instalacja jest szybka i intuicyjna. Należy pamiętać o zastosowaniu odpowiedniego adaptera mocującego (M22-A) oraz dedykowanych elementów stykowych i diodowych LED. Podczas montażu w obudowach o wysokim stopniu szczelności, należy upewnić się, że uszczelka czołowa jest prawidłowo osadzona, aby zachować parametry IP67/IP69K. Moment dokręcania pierścienia mocującego powinien być zgodny z dokumentacją techniczną producenta, aby uniknąć naprężeń materiałowych.

FAQ

• Czy przycisk zawiera w zestawie źródło światła? Nie, napęd M22-DL-G-X1 to element zewnętrzny. Należy do niego dokupić odpowiedni element LED oraz blok styków.
• Czy napęd można stosować na zewnątrz budynków? Tak, dzięki wysokiemu stopniowi ochrony IP67 oraz odporności na promieniowanie UV i zmienne warunki atmosferyczne, napęd świetnie radzi sobie w aplikacjach zewnętrznych.
• Co oznacza funkcja samopowrotu? Oznacza to, że po zwolnieniu nacisku przez operatora, przycisk automatycznie wraca do swojej pozycji wyjściowej (nie jest to przycisk ryglowany).
