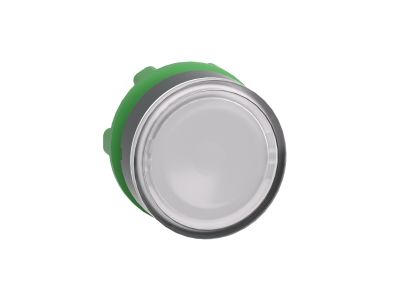

Napęd przycisku podświetlany z samopowrotem LED kryty, biały Harmony XB5 | ZB5AA18 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku podświetlany LED z samopowrotem, oznaczony symbolem ZB5AA18, należy do rodziny aparatury sterowniczej Harmony XB5 firmy Schneider Electric. Jest to czołowy element przeznaczony do montażu w otworze 22 mm, wyposażony w przezroczystą nasadkę umożliwiającą wstawienie legendy. Dzięki plastikowej ramce zapewnia izolację elektryczną i odporność na środki chemiczne, a wysoki stopień ochrony IP69K gwarantuje niezawodne działanie w najtrudniejszych warunkach przemysłowych.

• Samopowrotny mechanizm sprężynowy: Zapewnia pracę impulsową (chwilową) – przycisk wraca do pozycji spoczynkowej po zwolnieniu, co jest wymagane w układach sterowania, sygnalizacji i do generowania impulsów dla styczników lub PLC.
• Podświetlenie LED (wbudowane): Dioda LED ułatwia lokalizację przycisku w warunkach słabego oświetlenia, zwiększając bezpieczeństwo i ergonomię obsługi maszyn.
• Stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X: Odporność na kurz, strumienie wody, wysokociśnieniowe mycie, wibracje i uderzenia – produkt sprawdza się w środowiskach wilgotnych, zapylonych i wymagających częstego czyszczenia.
• Szeroki zakres temperatur pracy od -40°C do 70°C: Gwarantuje stabilne działanie w ekstremalnych warunkach, od mroźnych hal produkcyjnych po gorące strefy procesowe.
• Montaż zatrzaskowy i kompatybilność z 22 mm układami: Prosta instalacja bez narzędzi na standardowych blokach styków i kompletnych przyciskach Harmony XB5 – ułatwia serwisowanie i modyfikację instalacji.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm i posiada certyfikaty, w tym stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X (wg NEMA). Posiada również certyfikację morską, co potwierdza odporność na trudne warunki środowiskowe. Oznaczenie CE świadczy o zgodności z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Napęd przycisku ZB5AA18 został zaprojektowany jako element interfejsu operatora w systemach sterowania maszynami i instalacjami przemysłowymi. Dzięki wysokiej odporności i ergonomii sprawdza się w wymagających aplikacjach.

• Sterowanie odbiornikami w maszynach produkcyjnych – naciśnięcie przycisku generuje impuls do włączania/wyłączania urządzeń.
• Impulsy do styczników, przekaźników lub sterowników PLC – samopowrotny mechanizm idealnie nadaje się do układów chwilowego załączania.
• Sygnalizacja wizualna z podświetleniem LED – przycisk może pełnić funkcję przycisku z kontrolką, ułatwiając identyfikację stanu maszyny.
• Automatyka budynkowa oraz instalacje w strefach wilgotnych i narażonych na mycie (przemysł spożywczy, chemiczny, myjnie) – dzięki IP69K i zakresowi temperatur.

Wskazówki Montażowe

Montaż i obsługa urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Napęd montuje się zatrzaskowo na bloku styków lub w kompletnym przycisku Harmony XB5 w otworze 22 mm (szyna TH35/DIN nie jest wymagana – element mocowany do płyty czołowej). Przekrój przewodów oraz moment dokręcania śrub należy dobrać zgodnie z dokumentacją producenta dołączoną do zestawu.

FAQ

• Czy przycisk posiada wbudowane podświetlenie LED? Tak, napęd przycisku jest wyposażony w diodę LED, która aktywuje się po podaniu napięcia (moduł podświetlenia jest zintegrowany). Umożliwia to łatwą lokalizację przycisku w ciemnych pomieszczeniach.
• Jaki stopień ochrony ma ten przycisk? Produkt posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, a także Typ 4X – jest całkowicie odporny na kurz, wodę oraz mycie wysokociśnieniowe, co czyni go odpowiednim do pracy w trudnych warunkach przemysłowych.
• Czy jest to przycisk samopowrotny (chwilowy) czy podtrzymywany? Jest to napęd samopowrotny – po naciśnięciu wraca do pozycji spoczynkowej za pomocą sprężyny. Służy do generowania impulsów, nie podtrzymuje stanu załączenia. Do uzyskania funkcji podtrzymania wymagany jest odpowiedni blok styków (montowany osobno).
