Napęd przycisku płaskiego zielony plastikowy ozn. "ON" Harmony XB5 | ZB5AA341 Schneider Electric

Opis i Kluczowe Cechy

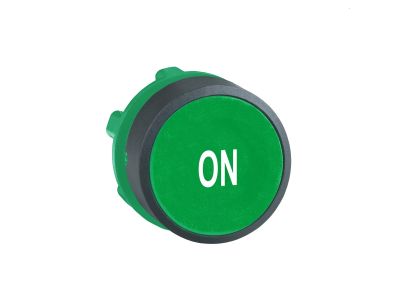

Napęd przycisku płaskiego Schneider Electric Harmony XB5 (symbol ZB5AA341) to zielona, plastikowa główka z samoczynnym powrotem i nadrukiem "ON". Przeznaczona do montażu w otworze 22 mm, zapewnia wszechstronny i dobrze widoczny element sterowania maszynami. Dzięki stopniowi ochrony IP66 oraz odporności na uderzenia i wibracje sprawdza się w wymagających środowiskach przemysłowych.

• Plastikowa obudowa: odporna na działanie wielu środków chemicznych, co ułatwia utrzymanie czystości i wydłuża żywotność w agresywnych środowiskach.
• Stopień ochrony IP66: całkowita ochrona przed wnikaniem pyłu oraz silnymi strumieniami wody – idealna do pracy w warunkach wilgotnych, pylistych i na zewnątrz.
• Montaż w otworze 22 mm: standardowy wymiar zgodny z istniejącymi instalacjami, umożliwia szybką wymianę lub rozbudowę bez modyfikacji panelu.
• Szeroki zakres temperatur pracy (-40°C do 70°C): gwarantuje niezawodne działanie w ekstremalnych warunkach – od mrozu po gorące hale produkcyjne.
• Samoczynny powrót (monostabilny): przycisk wraca do pozycji spoczynkowej po zwolnieniu, co zapewnia bezpieczne sterowanie impulsowe bez ryzyka pozostania w stanie załączenia.

Zgodność z Normami

Główka przycisku Harmony XB5 została zaprojektowana zgodnie z europejskimi standardami i posiada certyfikat CE. Produkt spełnia wymagania norm dotyczących aparatury sterowniczej w przemyśle, jednak szczegółowe oznaczenia norm nie zostały podane przez producenta. Dla pełnej zgodności należy stosować odpowiednie moduły stykowe i obudowy.

Zastosowanie

Napęd przycisku ZB5AA341 nadaje się do wszelkich zastosowań wymagających wyraźnego, fizycznego przycisku sterującego. Sprawdzi się zarówno w rozdzielnicach, jak i na pulpitach operatorskich.

• Sterowanie maszynami i urządzeniami przemysłowymi w trybie impulsowym (start/stop).
• Wysyłanie sygnałów do sterowników PLC, przekaźników lub styczników w automatyce budynkowej i lini produkcyjnej.
• Instalacja w panelach sterowniczych w warunkach podwyższonej wilgotności, zapylenia lub narażonych na działanie chemikaliów np. w zakładach spożywczych, chemicznych.
• Sygnalizacja i przywołanie operatora w systemach alarmowych i kontroli dostępu.

Wskazówki Montażowe

Montaż główki przycisku powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Główkę mocuje się w otworze o średnicy 22 mm za pomocą pierścienia i mechanizmu zastrzaskowego – zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów oraz dobór modułu stykowego musi być dostosowany do prądu obciążenia i napięcia w instalacji. Po montażu należy sprawdzić poprawność działania oraz szczelność (IP66) – upewnić się, że uszczelka jest prawidłowo osadzona.

FAQ

• Czy główka przycisku posiada podświetlenie LED? Nie, napęd ZB5AA341 nie jest wyposażony w źródło światła. Jest to plastikowy przycisk z nadrukiem "ON", przeznaczony do stosowania z modułami stykowymi i ewentualnymi listwami LED (dostępnymi osobno w serii Harmony XB5).
• Jaki stopień ochrony ma główka przycisku? Producent podaje IP66 – oznacza to pyłoszczelność oraz odporność na silne strumienie wody. Nie wymaga dodatkowej obudowy, aby zachować ten stopień szczelności po prawidłowym montażu.
• Czy ten przycisk zawiera styki elektryczne? Nie – jest to wyłącznie napęd (główka) bez elementów stykowych. Aby uzyskać pełny przycisk sterowniczy, należy dokupić odpowiedni moduł stykowy (np. ZB5AZ101 - NO, ZB5AZ102 - NC) oraz ewentualnie moduł LED. Główka montowana jest na module zastrzaskowo w otworze 22 mm.
