Napęd przycisku płaskiego biały push-push LED kwadratowy plastikowy Harmony XB5 | ZB5CH313 Schneider Electric

Opis i Kluczowe Cechy

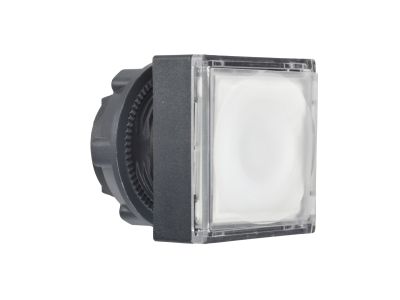

Napęd przycisku płaskiego Schneider Electric Harmony XB5 (symbol ZB5CH313) to biała, kwadratowa głowica wykonana z tworzywa sztucznego, wyposażona w zintegrowaną diodę LED. Działanie push-push (odryglowywana przez pociągnięcie) umożliwia łatwe sterowanie maszyną. Dzięki stopniowi ochrony IP66 głowica jest odporna na kurz, wodę i wibracje, co gwarantuje niezawodność w wymagających środowiskach przemysłowych.

• Podświetlenie LED (zintegrowane): Wyraźna widoczność stanu przycisku z odległości, co minimalizuje ryzyko błędów obsługi – szczególnie przy maszynach pracujących w słabym oświetleniu.
• Funkcja push-push (odryglowanie przez pociągnięcie): Po wciśnięciu przycisk zatrzymuje się w położeniu załączonym; ponowne pociągnięcie zwalnia blokadę – idealne do funkcji awaryjnego stopu lub potwierdzania operacji.
• Stopień ochrony IP66: Pełna odporność na kurz, silne strumienie wody i wibracje – głowica sprawdza się w trudnych warunkach, np. na zewnątrz hal, w przemyśle spożywczym czy na maszynach budowlanych.
• Kwadratowy kształt i plastikowa ramka: Łatwe rozpoznawanie dotykiem nawet w rękawicach – ogranicza pomyłki w szybkim sterowaniu.
• Montaż zatrzaskowy: Szybka instalacja i wymiana na kompatybilnych przyciskach oraz blokach styków Harmony XB5, bez użycia narzędzi.

Zgodność z Normami

Produkt należy do rodziny Harmony XB5 firmy Schneider Electric. Zgodność z europejskimi normami oraz certyfikat CE potwierdzają bezpieczeństwo stosowania w aplikacjach przemysłowych. Brak szczegółowych oznaczeń norm w dostępnych danych – w razie potrzeby prosimy o kontakt z producentem.

Zastosowanie

Głowica przycisku ZB5CH313 stanowi wszechstronny interfejs do sterowania maszynami i urządzeniami w przemyśle. Może być montowana na panelach operatorskich, szafach sterowniczych oraz w systemach automatyki budynkowej.

• Sterowanie cyklami maszyn – wciśnięcie i zablokowanie przycisku start, a pociągnięcie do resetu.
• Impulsy do styczników, przekaźników lub PLC – podświetlenie LED informuje o stanie obwodu.
• Sygnalizacja stanu awaryjnego – wyraźnie widoczna, łatwa do odróżnienia dotykiem.
• Automatyka budynkowa – przyciski z blokadą przy bramach, barierach lub w systemach wentylacji.

Wskazówki Montażowe

Montaż i demontaż głowicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Głowicę należy wcisnąć zatrzaskowo w kompatybilny blok styków (np. ZB5AZ101 lub ZB5AZ103) – upewnić się, że zatrzaski zaskoczyły prawidłowo. Do montażu w płycie czołowej użyć odpowiedniego pierścienia mocującego zgodnie z instrukcją producenta. Przekrój przewodów oraz moment dokręcania zacisków bloku styków należy dobrać do wartości prądu i napięcia w instalacji. Bezwzględnie odłączyć napięcie przed jakimikolwiek pracami serwisowymi.

FAQ

• Czy głowica zawiera diodę LED? Tak, jest to głowica podświetlana przeznaczona do zintegrowanej diody LED. Należy dobrać odpowiedni blok styków z obwodem LED (np. dedykowane moduły z serii Harmony XB5).
• Jaki stopień ochrony ma przycisk? Głowica posiada stopień ochrony IP66, co oznacza całkowitą odporność na kurz i pył, a także ochronę przed silnymi strumieniami wody oraz wibracjami. Nadaje się do pracy w trudnych warunkach przemysłowych.
• Czy przycisk ma tryb pracy NC/NO? Sama głowica nie zawiera styków. To element napędowy, który współpracuje z blokami styków (np. ZB5AZ1xx). W zależności od wybranego bloku uzyskasz styk zwierny (NO) lub rozwierny (NC).
