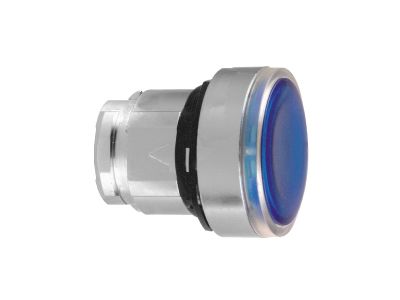

Napęd przycisku płaski niebieski push-push LED metalowy bez oznaczenia, Harmony XB4 | ZB4BH063 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku płaski niebieski push-push z wbudowaną diodą LED, oznaczony symbolem ZB4BH063, należy do serii Harmony XB4 firmy Schneider Electric. Głowica wyposażona w chromowaną metalową ramkę zapewnia wytrzymałość mechaniczną i estetyczny wygląd. Przystosowana do montażu w otworze Ø22 mm, stanowi wszechstronny interfejs do sterowania maszynami w trudnych warunkach przemysłowych.

• Stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X: odporność na pył, wodę, uderzenia i wibracje – niezawodne działanie nawet w ekstremalnych środowiskach (myjnie, przemysł spożywczy, instalacje zewnętrzne).
• Zakres temperatur pracy od -40°C do 70°C: pełna funkcjonalność w warunkach mrozu i upału, bez ryzyka uszkodzenia mechanizmu lub podświetlenia.
• Wbudowana dioda LED (podświetlenie niebieskie): wyraźna sygnalizacja stanu pracy maszyny, minimalizuje ryzyko błędów operatorskich.
• Mechanizm push-push (zatrzaskowy): przycisk pozostaje w stanie wciśniętym po naciśnięciu, kolejne naciśnięcie zwalnia – idealny do funkcji załącz/wyłącz lub trybów pracy.
• Konstrukcja modułowa z montażem zatrzaskowym: szybka instalacja i wymiana na kompatybilnych blokach stykowych oraz kompletnych jednostkach przycisku, ułatwia serwis i modyfikacje.

Zgodność z Normami

Głowica przyciskowa Harmony XB4 ZB4BH063 spełnia wymagania międzynarodowych standardów oraz posiada certyfikację morską, co potwierdza jej przydatność w instalacjach o podwyższonych wymaganiach środowiskowych. Produkt jest zgodny z dyrektywami Unii Europejskiej i oznakowany znakiem CE.

Zastosowanie

Dzięki wysokiej odporności na czynniki zewnętrzne i czytelnej sygnalizacji LED, napęd przycisku sprawdza się w szerokim spektrum aplikacji przemysłowych i budynkowych.

• Sterowanie maszynami w przemyśle spożywczym, chemicznym i farmaceutycznym – wymagających częstego mycia (IP69K).
• Impulsy do styczników, przekaźników lub sterowników PLC w szafach sterowniczych.
• Sygnalizacja stanów awaryjnych i trybów pracy na panelach operatorskich.
• Automatyka budynkowa w strefach wilgotnych i zapylonych (hale produkcyjne, magazyny, myjnie).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Głowicę instaluje się w wycięciu o średnicy 22 mm (zgodnie z normą IEC 60947-5-1 dla otworów montażowych). Mocowanie odbywa się za pomocą zatrzasku lub pierścienia dociskowego (w zależności od konfiguracji). Przekroje przewodów oraz momenty dokręcania należy dobierać zgodnie z dokumentacją techniczną zastosowanego bloku stykowego. Przed przystąpieniem do prac upewnij się, że obwód jest odłączony od zasilania.

FAQ

• Czy głowica ma wbudowane podświetlenie LED? Tak, napęd wyposażony jest we wbudowaną niebieską diodę LED. Napięcie i sposób podłączenia zależą od użytego bloku stykowego (np. ZB4BZ...). Szczegółowe dane elektryczne znajdują się w karcie katalogowej kompletu.
• Jaki stopień ochrony ma ten przycisk? Głowica posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, a także Typ 4X. Oznacza to pełną odporność na pył, strumienie wody, zanurzenie, mycie wysokociśnieniowe i warunki korozyjne.
• Czy mechanizm push-push oznacza zatrzask? Tak, po naciśnięciu przycisk zatrzaskuje się w pozycji wciśniętej i pozostaje w niej do momentu ponownego naciśnięcia. Umożliwia to sterowanie dwustanowe (załącz/wyłącz) bez konieczności trzymania przycisku.
