Napęd przycisku o samoczynnym powrocie KR.BIAŁY "ARRET" | ZB5AA433 Schneider Electric

Opis i Kluczowe Cechy

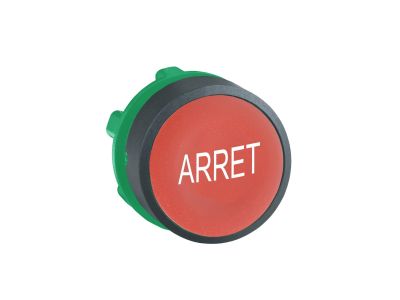

Napęd przycisku o samoczynnym powrocie ZB5AA433 z serii Harmony XB5 to płaska, czerwona głowica przeznaczona do montażu w otworze 22 mm. Dzięki mechanizmowi sprężynowemu zapewnia automatyczny powrót do pozycji spoczynkowej, co gwarantuje niezawodne odłączanie sygnału sterującego. Wykonana z tworzywa sztucznego, oferuje doskonałą odporność na uderzenia, kurz, wodę i wibracje dzięki stopniom ochrony IP66, IP67, IP69 oraz IP69K. Szeroki zakres temperatur pracy od -40°C do 70°C pozwala na stosowanie w ekstremalnych warunkach środowiskowych.

• Stopień ochrony IP66 / IP67 / IP69 / IP69K: pełna odporność na wnikanie pyłu oraz strumienie wody pod ciśnieniem (w tym mycie wysokociśnieniowe i gorącą parą) – idealne dla przemysłu spożywczego, chemicznego i myjni.
• Zakres temperatur pracy -40°C do 70°C: niezawodne działanie w warunkach mrozu oraz w gorącym otoczeniu, bez ryzyka uszkodzenia materiału.
• Montaż zatrzaskowy w otworze 22 mm: szybka i bezproblemowa instalacja w standardowych obudowach i panelach sterowniczych, bez potrzeby stosowania dodatkowych narzędzi.
• Plastikowa maskownica: zapewnia podwójną izolację elektryczną oraz wysoką odporność chemiczną, co zwiększa bezpieczeństwo obsługi w agresywnym środowisku.
• Mechanizm sprężynowy samoczynnego powrotu: po naciśnięciu przycisk wraca do pierwotnego położenia, co umożliwia precyzyjne sterowanie impulsowe w układach automatyki.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności, posiada oznaczenie CE. Stopień ochrony potwierdzony zgodnie z normami IP66, IP67, IP69 i IP69K. Zaprojektowany zgodnie z wymaganiami standardów DIN w zakresie otworów montażowych i obudów.

Zastosowanie

Głowica przycisku ZB5AA433 jest przeznaczona do stosowania w przemyśle i automatyce budynkowej jako element interfejsu operatora. Idealnie sprawdza się wszędzie tam, gdzie wymagana jest wysoka odporność na czynniki zewnętrzne oraz częste mycie.

• Sterowanie maszynami i urządzeniami w liniach produkcyjnych (np. start/stop, rewersja, awaryjne wyłączanie).
• Impulsowanie styczników, przekaźników lub wejść PLC w instalacjach automatyki przemysłowej.
• Sygnalizacja stanów pracy oraz przyciski funkcyjne w obudowach rozdzielnic i pulpitów operatorskich.
• Zastosowania w przemyśle spożywczym, chemicznym i farmaceutycznym oraz w myjniach wysokociśnieniowych, gdzie wymagana jest klasa ochrony IP69K.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Głowicę montuje się w standardowym otworze 22 mm panelu lub obudowy; nie wymaga dodatkowego gwintowania – wystarczy zatrzaskowe osadzenie w odpowiednim bloku stykowym lub obudowie. Przekrój przewodów i moment dokręcania śrub (jeśli dotyczy) należy dobrać zgodnie z dokumentacją techniczną danego bloku stykowego. Produkt nie zawiera elementów przewodzących prąd, ale należy unikać montażu w miejscach narażonych na stałe oddziaływanie agresywnych chemikaliów nieprzewidzianych w karcie katalogowej.

FAQ

• Czy głowica ma podświetlenie LED? Nie, głowica ZB5AA433 to mechaniczny napęd przycisku bez podświetlenia. Do sygnalizacji świetlnej należy stosować oddzielne moduły lub oprawki LED z serii Harmony XB5.
• Jaki jest stopień ochrony tego produktu? Deklarowane są stopnie IP66, IP67, IP69 oraz IP69K. Oznacza to pełną pyłoszczelność, ochronę przed zanurzeniem w wodzie oraz przed strumieniami gorącej wody pod wysokim ciśnieniem.
• Czy ta głowica zawiera styk elektryczny? Nie, jest to wyłącznie element czołowy (głowica). Wymaga do działania kompatybilnego bloku stykowego (np. ZBE102 lub ZB2BZ101) zamontowanego z tyłu w otworze 22 mm.
