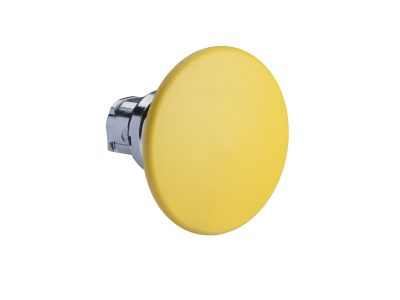

Napęd przycisku grzybkowy Fi-60 żółty samopowrotny bez podświetlenia metalowy Harmony XB4 | ZB4BR5 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku grzybkowego Schneider Electric Harmony XB4 ZB4BR5 to żółta głowica o średnicy 60 mm z mechanizmem samopowrotnym, przeznaczona do montażu w otworze 22 mm. Metalowa, chromowana obudowa zapewnia wytrzymałość mechaniczną w trudnych warunkach przemysłowych, a stopień ochrony IP66 gwarantuje odporność na kurz i strumienie wody. Szeroki zakres temperatur pracy od -40°C do 70°C umożliwia stosowanie w ekstremalnych środowiskach. Głowica jest elementem modułowej serii Harmony XB4, co ułatwia konfigurację i serwisowanie.

• Średnica 60 mm: Duża powierzchnia nacisku zapewnia szybką i ergonomiczną obsługę, nawet w rękawicach roboczych, co zwiększa bezpieczeństwo i komfort operatora.
• Samopowrotny mechanizm: Po zwolnieniu przycisku styki wracają do pozycji spoczynkowej – idealne do aplikacji wymagających chwilowego impulsu (np. start, potwierdzenie).
• Metalowa obudowa: Chromowana konstrukcja odporna na uderzenia, wibracje i korozję – dedykowana do ciężkich warunków przemysłowych oraz aplikacji narażonych na uszkodzenia mechaniczne.
• Stopień ochrony IP66: Szczelność na kurz i silne strumienie wody pozwala na pracę w wilgotnych, zapylonych lub mytych ciśnieniowo środowiskach (np. linie produkcyjne, myjnie).
• Zakres temperatur -40°C do 70°C: Niezawodność w skrajnych warunkach klimatycznych – od mroźnych hal magazynowych po gorące strefy produkcyjne.

Zgodność z Normami

Napęd przycisku grzybkowego ZB4BR5 należy do serii Schneider Electric Harmony XB4, która spełnia wymagania europejskich norm oraz standardów DIN. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. W celu uzyskania szczegółowych informacji o zgodności z konkretnymi normami (np. IEC/EN 60947-5-1) należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Żółty przycisk grzybkowy ZB4BR5 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wyraźna identyfikacja i ergonomiczna obsługa w trudnych warunkach. Dzięki samopowrotnemu działaniu sprawdza się w obwodach sterowania impulsowego.

• Sterowanie maszynami i urządzeniami – jako przycisk START, potwierdzenia lub resetu, wymagający chwilowego załączenia.
• Automatyka przemysłowa i budynkowa – do wysyłania impulsów do styczników, przekaźników lub sterowników PLC w szafach sterowniczych.
• Linie produkcyjne i instalacje narażone na zabrudzenia, wilgoć lub częste mycie – dzięki odporności IP66 i wytrzymałej obudowie.
• Sygnalizacja i awaryjne wyłączenie (jako element uzupełniający) – żółty kolor może oznaczać funkcję pomocniczą, np. rozbrojenie blokady (zgodnie z normami maszynowymi).

Wskazówki Montażowe

Montaż napędu przycisku grzybkowego oraz związanych z nim bloków styków powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie. Głowicę montuje się w otworze o średnicy 22 mm w płycie czołowej lub drzwiach szafy. Moment dokręcania nakrętki mocującej należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów i dobór bloków styków muszą odpowiadać spodziewanemu prądowi roboczemu. Po zamontowaniu skontrolować szczelność i działanie mechanizmu.

FAQ

• Czy napęd przycisku ZB4BR5 jest podświetlany? Nie, model ZB4BR5 nie posiada podświetlenia – jest to głowica bez elementu świetlnego. Do zastosowań z sygnalizacją świetlną należy wybrać wariant z LED (np. ZB4BR5 z modulem LED).
• Jaki stopień ochrony ma głowica? Głowica przycisku oferuje stopień ochrony IP66 – jest całkowicie chroniona przed pyłem oraz odporna na silne strumienie wody (np. z myjki ciśnieniowej). W przypadku połączenia z odpowiednim blokiem styków cały zespół może zachować klasę szczelności, jeśli blok również ma odpowiedni IP.
• Czy ten napęd zawiera styki elektryczne? Nie, jest to wyłącznie element przedni (głowica mechaniczna). Do zestawu należy dobrać oddzielne bloki styków z serii Harmony XB4 (np. ZB4BZ101 dla styku NO, ZB4BZ102 dla NC), aby uzyskać pełny, funkcjonalny przycisk.
