Napęd przycisku grzybkowy Fi-60 czerwony z kluczem nr 455 plastikowy Harmony XB5 | ZB5AS964 Schneider Electric

Opis i Kluczowe Cechy

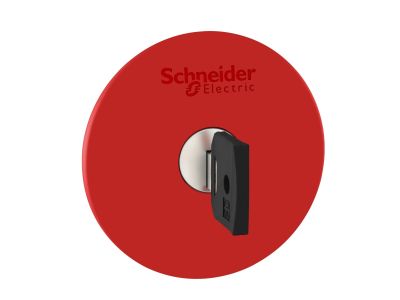

Głowica grzybkowa Schneider Electric Harmony XB5 (symbol ZB5AS964) to element wyłącznika awaryjnego o średnicy 60 mm w kolorze czerwonym, wyposażona w zatrzaskowy mechanizm zwalniany dedykowanym kluczem nr 455. Wykonana z tworzywa sztucznego, zapewnia wyraźną identyfikację wizualną z daleka oraz kompatybilność z otworem montażowym 22 mm, co gwarantuje łatwą integrację z istniejącymi panelami sterowniczymi.

• Średnica główki 60 mm: doskonale widoczna z odległości, spełnia wymogi ergonomii w systemach zatrzymania awaryjnego.
• Mechanizm zatrzaskowy zwalniany kluczem nr 455: blokada w pozycji wciśniętej – przypadkowe zwolnienie jest niemożliwe, wymagane celowe działanie kluczem.
• Stopień ochrony IP66: odporność na kurz, silne strumienie wody i wibracje, dzięki czemu głowica nadaje się do pracy w trudnych warunkach przemysłowych.
• Plastikowa ramka: wytrzymała konstrukcja odporna na uderzenia, lekka i łatwa w montażu.
• Montaż w otworze 22 mm: standardowy wymiar otworu zapewniający zgodność z serią Harmony XB5 oraz szybką wymianę lub rozbudowę.

Zgodność z Normami

Głowica grzybkowa Schneider Electric Harmony XB5 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Jej konstrukcja jest zgodna z ogólnymi standardami DIN dla aparatury modułowej w zakresie ochrony przed dotykiem i odporności mechanicznej. Przed montażem należy sprawdzić zgodność z normami obowiązującymi w danym zastosowaniu (np. EN 60204-1 dla maszyn).

Zastosowanie

Głowica ZB5AS964 przeznaczona jest do budowy wyłączników awaryjnego zatrzymania (EMS/EMO) w systemach sterowania maszyn. Po połączeniu z odpowiednim modułem kontaktowym tworzy kompletne urządzenie bezpieczeństwa. Sprawdza się w następujących scenariuszach:

• Zatrzymanie awaryjne w maszynach przemysłowych – linie produkcyjne, obrabiarki, prasy.
• Wyłączanie bezpieczeństwa w instalacjach narażonych na wilgoć, zabrudzenia lub wibracje (zakłady chemiczne, oczyszczalnie, hale).
• Panele operatorskie i pulpity sterownicze wymagające czytelnego czerwonego przycisku grzybkowego.
• Systemy alarmowe oraz blokady dostępu do niebezpiecznych stref (z użyciem klucza do zwalniania).

Wskazówki Montażowe

Montaż głowicy grzybkowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Głowicę montuje się w otworze o średnicy 22 mm na panelu lub obudowie (szyna TH35 nie dotyczy – element jest mocowany za pomocą gwintowanej tulei i pierścienia zgodnie z instrukcją producenta). Przekrój przewodów oraz moment dokręcania zacisków w module kontaktowym (nie dołączonym) należy dobrać zgodnie z dokumentacją techniczną kompletu. Regularnie sprawdzaj działanie mechanizmu zatrzaskowego.

FAQ

• Czy głowica jest podświetlana? Nie, model ZB5AS964 to wersja bez podświetlenia. W przypadku potrzeby sygnalizacji świetlnej należy wybrać głowicę z opcją LED (np. ZB5AS964 z modułem kontaktowym z podświetleniem).
• Jaki stopień ochrony zapewnia głowica? Głowica ma stopień ochrony IP66, co oznacza odporność na pył oraz silne strumienie wody. Jest również odporna na wibracje i uderzenia mechaniczne.
• Jak zwolnić zablokowany przycisk? Mechanizm zatrzaskowy wymaga użycia oryginalnego klucza nr 455. Po obróceniu klucza w odpowiednią stronę głowica samoczynnie powraca do pozycji spoczynkowej. Nie należy używać siły – może to uszkodzić element.
