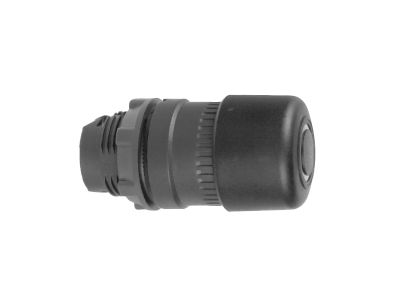

Napęd przycisku grzybkowy Fi-30mm czarny mechanizm push-pull plastikowy Harmony XB5 | ZB5AT24 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku grzybkowego push-pull Schneider Electric Harmony XB5, symbol ZB5AT24, to element sterowniczy o średnicy 30 mm wyposażony w mechanizm zatrzaskowy. Dzięki stopniowi ochrony IP66 oraz szerokiemu zakresowi temperatur od -40°C do 70°C zapewnia niezawodną pracę w wymagających warunkach przemysłowych. Konstrukcja z tworzywa sztucznego z wygodnym uchwytem grzybkowym ułatwia szybkie i ergonomiczne działanie operatora.

• Średnica główki 30 mm: Wyraźnie widoczna i łatwo dostępna dla operatora, umożliwia szybką identyfikację oraz pewne i ergonomiczne działania w sytuacjach wymagających natychmiastowej reakcji.
• Mechanizm zatrzaskowy push-pull: Zapewnia trwałe załączenie/wyłączenie – wymaga celowego działania operatora, co zwiększa bezpieczeństwo i zapobiega przypadkowym zmianom stanu.
• Stopień ochrony IP66: Odporność na pył i silne strumienie wody oraz na wibracje – idealne rozwiązanie do środowisk mokrych, pylistych i narażonych na drgania.
• Trwałość do 1 miliona cykli przy 6 A: Wysoka żywotność mechaniczna i elektryczna minimalizuje koszty konserwacji i wymiany, obniżając całkowity koszt posiadania.
• Kompatybilność z blokami styków Harmony XB5: Łatwe łączenie z gamą modułowych bloków stykowych (NO/NC) umożliwia konfigurację różnorodnych funkcji sterowania w jednym rozwiązaniu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm międzynarodowych i posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Konstrukcja oraz materiały użyte do produkcji zapewniają bezpieczną i niezawodną pracę w przewidzianych warunkach.

Zastosowanie

Napęd przycisku grzybkowego ZB5AT24 znajduje zastosowanie wszędzie tam, gdzie wymagana jest pewna i ergonomiczna kontrola procesów. Dzięki wysokiej szczelności i trwałości sprawdza się w najcięższych środowiskach przemysłowych.

• Sterowanie pracą maszyn i urządzeń produkcyjnych (start/stop, blokada awaryjna).
• Sygnalizacja stanów awaryjnych i normalnych w liniach transportowych i montażowych.
• Aplikacje w przemyśle spożywczym, chemicznym oraz w strefach mokrych, gdzie wymagana jest wysoka ochrona przed wodą.
• Automatyka budynkowa – sterowanie bramami, windami, systemami wentylacyjnymi.

Wskazówki Montażowe

Montaż należy przeprowadzić przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Napęd mocuje się w otworze panelu o odpowiedniej średnicy zgodnie z dokumentacją producenta. Przekrój przewodów łączących z blokami stykowymi należy dobrać do spodziewanego prądu i napięcia. Przed pierwszym uruchomieniem sprawdzić poprawność montażu oraz dokręcenie elementów zgodnie z zalecanym momentem w instrukcji.

FAQ

• Czy napęd jest podświetlany? Nie, wersja ZB5AT24 nie posiada podświetlenia. Do sygnalizacji można zastosować oddzielne lampki lub bloki stykowe z diodami LED z tej samej serii Harmony.
• Jaki stopień ochrony ma napęd? Stopień ochrony wynosi IP66 – oznacza pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na stosowanie w trudnych warunkach.
• W jakim zakresie temperatur może pracować? Zakres temperatur pracy wynosi od -40°C do 70°C, co umożliwia użytkowanie w ekstremalnych warunkach klimatycznych i przemysłowych.
