Napęd przycisku grzybkowego Fi-40mm niebieski odryglowany przez obrót LED plastik Harmony XB5 | ZB5AW763 Schneider Electric

Opis i Kluczowe Cechy

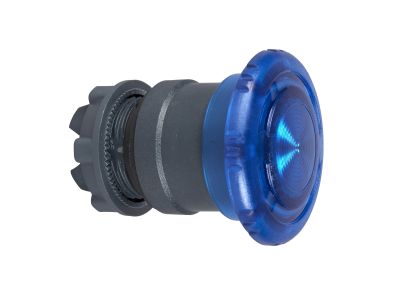

Napęd przycisku grzybkowego Schneider Electric Harmony XB5 o symbolu ZB5AW763 to niebieska głowica o średnicy 40 mm, wyposażona w podświetlenie LED i mechanizm odryglowania przez obrót. Wykonana z wytrzymałego tworzywa sztucznego, zapewnia niezawodne działanie w wymagających aplikacjach przemysłowych, gdzie liczy się szybka reakcja operatora i odporność na trudne warunki. Głowica została zaprojektowana do współpracy z blokami stykowymi serii Harmony, umożliwiając realizację różnorodnych funkcji sterowania.

• Średnica 40 mm (kształt grzybka): Ergonomiczny, powiększony uchwyt ułatwiający obsługę nawet w rękawicach ochronnych oraz szybką identyfikację wizualną na panelu sterowniczym.
• Odryglowanie przez obrót: Bezpieczne zwolnienie przycisku po przekręceniu – idealne do zastosowań awaryjnych, eliminuje ryzyko przypadkowego powrotu do stanu spoczynku.
• Podświetlenie LED (zintegrowana dioda): Wyraźna sygnalizacja stanu pracy maszyny lub procesu, widoczna z daleka, co zwiększa bezpieczeństwo i komfort obsługi.
• Stopień ochrony IP66: Odporność na kurz, strumienie wody i wibracje – gwarancja niezawodnego działania w trudnych warunkach przemysłowych, na zewnątrz lub w strefach mokrych.
• Plastikowa ramka i konstrukcja: Lekkość i odporność na korozję, łatwość montażu w standardowych otworach panelowych bez konieczności stosowania dodatkowych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami dyrektyw europejskich i posiada certyfikat CE. Jego konstrukcja opiera się na wieloletnim doświadczeniu Schneider Electric w zakresie aparatury sterowniczej, zapewniając wysoką jakość i bezpieczeństwo użytkowania. Szczegółowe informacje o zgodności z normami referencyjnymi znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Napęd przycisku grzybkowego ZB5AW763 sprawdzi się wszędzie tam, gdzie wymagane są szybkie i jednoznaczne działania operatorskie oraz wysoka odporność na czynniki zewnętrzne. Dzięki podświetleniu LED i mechanizmowi odryglowania obrotowego stanowi niezawodne rozwiązanie w następujących scenariuszach:

• Przyciski awaryjnego zatrzymania („stop”) w maszynach, liniach produkcyjnych i urządzeniach transportowych – odryglowanie przez obrót umożliwia celowe zwolnienie blokady.
• Sterowanie procesami w warunkach podwyższonej wilgotności, zapylenia lub wstrząsów – np. w przemyśle spożywczym, chemicznym czy na halach produkcyjnych.
• Sygnalizacja stanu pracy (kolor niebieski + podświetlenie LED) – przycisk może pełnić funkcję sygnalizatora w instalacjach automatyki budynkowej i przemysłowej.
• Łatwe łączenie z blokami stykowymi Harmony XB5 w celu przekazywania impulsów do styczników, przekaźników lub sterowników PLC – wszechstronność konfiguracji.

Wskazówki Montażowe

Montaż i podłączenie napędu przycisku grzybkowego powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Głowicę montuje się w otworze panelu o średnicy 40 mm, mocując ją za pomocą pierścienia i ramki zgodnie z instrukcją producenta. Do współpracy z diodą LED niezbędny jest odpowiedni moduł lub blok stykowy (np. z serii Harmony XB5). Momenty dokręcania oraz przekroje przewodów dla bloków stykowych należy dobierać według dokumentacji technicznej producenta.

FAQ

• Czy głowica przycisku zawiera wbudowany moduł LED? Głowica ZB5AW763 posiada zintegrowaną diodę LED. Do jej zasilania i sterowania wymagany jest dedykowany blok stykowy lub moduł świetlny z serii Harmony XB5 (np. ZB5AW0...).
• Jaki stopień ochrony ma ten napęd przycisku? Stopień ochrony IP66 zgodnie z normami – pyłoszczelność i odporność na silne strumienie wody, co czyni go odpowiednim do pracy w trudnych warunkach zewnętrznych i przemysłowych.
• Jak odryglować przycisk po jego wciśnięciu? Należy obrócić niebieską grzybkową głowicę w kierunku zgodnym z ruchem wskazówek zegara (lub przeciwnym – zgodnie z oznaczeniem na obudowie), co spowoduje zwolnienie zatrzasku i powrót przycisku do stanu spoczynku.
