Napęd przycisku grzybkowego Fi-40mm czarny z samopowrotem, Harmony XB4 | ZB4BC2 Schneider Electric

Opis i Kluczowe Cechy

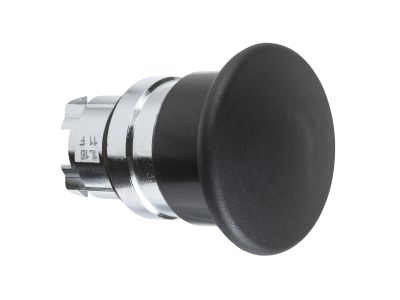

Napęd przycisku grzybkowego Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZB4BC2, to profesjonalne rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się średnicą grzybka wynoszącą 40 mm, co zapewnia doskonałą widoczność oraz ergonomiczną obsługę, nawet w rękawicach roboczych. Mechanizm działa w trybie samopowrotnym (sprężynowym), co oznacza, że po zwolnieniu nacisku przycisk automatycznie wraca do pozycji wyjściowej, co jest kluczowe w procesach wymagających sterowania impulsowego.

• Wytrzymała konstrukcja: Chromowana metalowa ramka zapewnia wyjątkową odporność mechaniczną oraz ochronę przed korozją, co jest niezbędne w ciężkim przemyśle.
• Wysoka szczelność: Stopnie ochrony IP66, IP67, IP69 oraz IP69K gwarantują pełną pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe.
• Modularność: Standardowy otwór montażowy o średnicy 22 mm pozwala na łatwą integrację z istniejącymi pulpitami sterowniczymi i kasetami sterowniczymi.
• Odporność środowiskowa: Szeroki zakres temperatur pracy od -40°C do +70°C umożliwia montaż w chłodniach oraz w miejscach narażonych na bezpośrednie działanie czynników atmosferycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego odporność na wibracje i trudne warunki panujące na jednostkach pływających. Zgodność z klasyfikacją Typ 4X według standardów NEMA dodatkowo potwierdza odporność na korozję i ekstremalne warunki zewnętrzne. Urządzenie spełnia normy dotyczące aparatury sterowniczej i sygnalizacyjnej niskiego napięcia, co czyni je bezpiecznym wyborem dla integratorów systemów automatyki.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności, napęd ZB4BC2 znajduje zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy i farmaceutyczny: Dzięki certyfikacji IP69K, przycisk może być poddawany procesom mycia pod wysokim ciśnieniem.
• Budowa maszyn (OEM): Idealny jako element paneli sterowniczych w obrabiarkach, liniach montażowych i transporterach.
• Sektor energetyczny i wydobywczy: Metalowa konstrukcja wytrzymuje uderzenia i silne wibracje typowe dla ciężkich maszyn przemysłowych.
• Systemy logistyczne: Ergonomiczny kształt grzybka ułatwia szybką reakcję operatora w centrach dystrybucyjnych.

Wskazówki Montażowe

Montaż napędu ZB4BC2 jest intuicyjny dzięki modularnej budowie serii Harmony XB4. Urządzenie montuje się w standardowym otworze o średnicy 22,5 mm. Zaleca się stosowanie dedykowanych bloków stykowych Schneider Electric, które montuje się zatrzaskowo na tylnej części napędu. Podczas instalacji w obudowach metalowych należy upewnić się, że uszczelka jest prawidłowo osadzona, aby zachować deklarowany stopień ochrony IP. Metalowy pierścień mocujący powinien być dokręcony z odpowiednim momentem, co zapobiega poluzowaniu się elementu pod wpływem wibracji maszyny.

FAQ

• Czy ten przycisk posiada funkcję blokady (E-Stop)? Nie, jest to przycisk z samopowrotem (monostabilny). Do funkcji wyłącznika bezpieczeństwa należy wybrać model z blokadą (np. obracany lub ryglowany).
• Czy ramka metalowa jest odporna na chemikalia? Tak, chromowana powłoka metalowa wykazuje wysoką odporność na wiele substancji chemicznych stosowanych w przemyśle, jednak w przypadku skrajnie agresywnych środowisk zaleca się weryfikację z tabelą odporności chemicznej producenta.
• Czy mogę zamontować ten napęd w kasecie plastikowej? Tak, napęd jest kompatybilny zarówno z kasetami metalowymi, jak i plastikowymi o otworze 22 mm, jednak pełną wytrzymałość mechaniczną zestawu uzyskuje się w połączeniu z elementami metalowymi serii XB4.
