Napęd przycisku grzybkowego Fi-30mm czerwony push-pull okrągły metalowy Harmony XB4 | ZB4BT844 Schneider Electric

Opis i Kluczowe Cechy

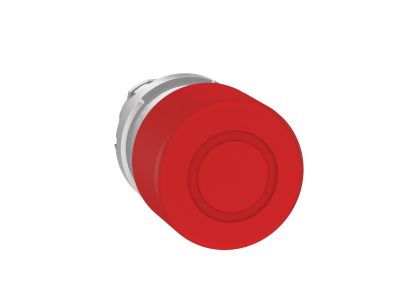

Napęd przycisku grzybkowego Schneider Electric Harmony XB4 o symbolu ZB4BT844 to czerwona główka bezpieczeństwa w metalowej obudowie (ø 30 mm) z funkcją odryglowania przez pociągnięcie (push‑pull). Przeznaczona do montażu w otworze 22 mm, zapewnia wyraźny, łatwo rozpoznawalny element sterowania awaryjnego – idealna do maszyn i urządzeń pracujących w wymagających środowiskach.

• Mechanizm push‑pull (odryglowanie przez pociągnięcie): Intuicyjna obsługa – wciśnięcie aktywuje zatrzymanie, pociągnięcie zwalnia blokadę, co przyspiesza reakcję operatora i zwiększa bezpieczeństwo.
• Średnica główki 30 mm: Dobrze widoczny element sterowniczy, łatwy do szybkiego zlokalizowania i obsłużenia nawet w rękawicach ochronnych.
• Metalowa obudowa z chromowanym wykończeniem: Wytrzymałość mechaniczna oraz odporność na korozję – odpowiednia do pracy w agresywnym środowisku przemysłowym.
• Stopień ochrony IP66, IP67, IP69, IP69K oraz Type 4X: Szczelność na kurz, strumienie wody i mycie ciśnieniowe w wysokiej temperaturze – gwarantuje niezawodne działanie w najcięższych warunkach, w tym w strefach sanitarnych i zewnętrznych.
• Szeroki zakres temperatur pracy (-40°C do 70°C): Stabilne funkcjonowanie w skrajnych temperaturach, od mrozu po gorące otoczenie produkcyjne.

Zgodność z Normami

Główka przycisku bezpieczeństwa ZB4BT844 posiada międzynarodowe certyfikaty: wysokie stopnie ochrony IP66, IP67, IP69 i IP69K oraz Type 4X (NEMA), a także certyfikat Marine – co potwierdza jej przydatność w trudnych warunkach przemysłowych i okrętowych. Produkt spełnia wymagania dyrektyw unijnych i oznaczony jest symbolem CE.

Zastosowanie

Napęd przycisku grzybkowego Harmony XB4 przeznaczony jest do montażu w panelach sterowniczych jako zewnętrzny element wyzwalania funkcji awaryjnego zatrzymania. Stosowany z modułami stykowymi serii XB4 umożliwia:

• Awaryjne zatrzymanie maszyn i urządzeń (funkcja E‑Stop) w przemyśle, automatyce i robotyce.
• Sterowanie pracą linii produkcyjnych, przenośników i obrabiarek – jako przycisk bezpieczeństwa z blokadą push‑pull.
• Sygnalizacja stanu alarmowego w systemach bezpieczeństwa maszyn (w połączeniu z odpowiednim modułem stykowym).
• Zastosowania w środowiskach morskich, spożywczych i chemicznych dzięki wysokiej szczelności i odporności na środki czyszczące.

Wskazówki Montażowe

Montaż i podłączenie główki przycisku bezpieczeństwa ZB4BT844 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główkę montuje się w otworze panelu o średnicy 22 mm (zgodnie z normą DIN) i mocuje za pomocą pierścienia dociskowego. Do kompletnego przycisku należy dobrać odpowiedni moduł stykowy (np. ZBE…). Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z dokumentacją producenta. Przed uruchomieniem sprawdzić poprawność działania mechanizmu push‑pull.

FAQ

• Czy główka jest podświetlana (z LED)? Nie, model ZB4BT844 to główka bez wbudowanego podświetlenia. Do sygnalizacji wizualnej należy zastosować moduł LED z serii Harmony XB4 (np. ZB4B…).
• Jaki stopień ochrony ma ten produkt? Główka posiada stopień ochrony IP66, IP67, IP69, IP69K oraz Type 4X, co oznacza pełną pyłoszczelność i odporność na strumienie wody, mycie wysokociśnieniowe oraz warunki morskie.
• Jaki jest tryb pracy styku? Główka sama w sobie nie zawiera styków – jest jedynie napędem mechanicznym. Tryb pracy (NO/NC, impulsowy, podtrzymanie) zależy od zamontowanego modułu stykowego (np. ZB4BZ…) – dostępny jest szeroki wybór konfiguracji w serii Harmony XB4.
