Napęd przycisku Fi-30mm 600V AC 10A | 9001K1L1RH13 Schneider Electric

Opis i Kluczowe Cechy

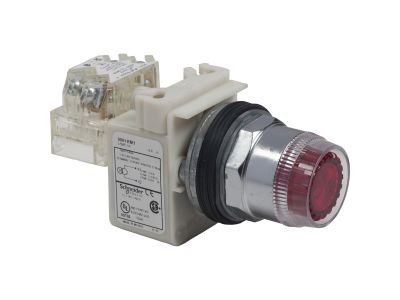

Przycisk sterowniczy Schneider Electric Harmony 9001K (symbol 9001K1L1RH13) to podświetlany (czerwony) element sterowania z metalowym kołnierzem, przeznaczony do montażu w otworze o średnicy 30 mm. Wyposażony w dwa styki: 1 normalnie otwarty (NO) i 1 normalnie zamknięty (NC), zapewnia elastyczność w konfiguracji obwodów sterowania. Zintegrowany transformator 110 V AC umożliwia bezpośrednie zasilanie podświetlenia bez dodatkowych elementów. Prąd znamionowy 10 A i napięcie 600 V AC gwarantują bezpieczną pracę w wymagających instalacjach przemysłowych.

• Styki 1NO + 1NC: Umożliwiają realizację zarówno sygnalizacji załączenia (NO), jak i sygnalizacji bezpieczeństwa (NC) w jednym urządzeniu, co upraszcza projektowanie układów sterowania.
• Podświetlenie LED (czerwone) z transformatorem 110 V AC: Wyraźna wizualna informacja o stanie urządzenia nawet z daleka; zintegrowany transformator eliminuje konieczność stosowania zewnętrznych zasilaczy.
• Metalowa obudowa i kołnierz: Wysoka odporność na uderzenia, wibracje oraz korozję – idealna do trudnych warunków mechanicznych i środowiskowych.
• Stopień ochrony IP66 oraz certyfikaty NEMA Type 1, 2, 3, 3R, 4, 12, 13: Pełna ochrona przed pyłem i strumieniami wody, a także zgodność z wymaganiami aplikacji morskich (ABS).
• Montaż w otworze 30 mm i zaciski śrubowe: Łatwa instalacja w standardowych panelach oraz pewne, trwałe połączenie przewodów bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt posiada certyfikat Marine ABS oraz zgodność z typami obudów NEMA: 1, 2, 3, 3R, 4, 12 i 13. Stopień ochrony IP66 potwierdza odporność na wnikanie pyłu i wody pod ciśnieniem. Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i oznakowane jest znakiem CE.

Zastosowanie

Dzięki swojej wytrzymałości i elastyczności konfiguracji styków, przycisk Harmony 9001K sprawdza się w wielu aplikacjach przemysłowych i maszynowych.

• Sterowanie i sygnalizacja pracy maszyn produkcyjnych w środowiskach narażonych na wilgoć, pył i wibracje.
• Impulsy sterujące do styczników, przekaźników lub sterowników PLC w systemach automatyki budynkowej i przemysłowej.
• Przyciski awaryjnego zatrzymania (w konfiguracji NC) w liniach produkcyjnych – zapewnienie bezpieczeństwa personelu.
• Zastosowania morskie i offshore dzięki certyfikatowi ABS oraz odporności na korozję.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Przycisk montuje się w otworze o średnicy 30 mm w panelu o odpowiedniej grubości. Zaciski śrubowe należy dokręcić momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia (max. 10 A). Po zamocowaniu sprawdzić szczelność uszczelki zapewniającej IP66.

FAQ

• Czy podświetlenie działa przy dowolnym napięciu? Nie – przycisk wyposażony jest w wbudowany transformator 110 V AC, więc podświetlenie wymaga zasilania napięciem 110 V AC. Do innych napięć potrzebny jest zewnętrzny transformator.
• Jaki jest stopień ochrony tego przycisku? IP66 – pełna ochrona przed pyłem oraz silnymi strumieniami wody. Dodatkowo spełnia normy NEMA Type 4 i 13, co potwierdza odporność na wodę, oleje i chłodziwa.
• Czy styki są srebrne czy pozłacane? W danych producenta nie określono materiału styków. Do podanych parametrów prądowych (10 A, 600 V AC) styki są przystosowane do typowych obciążeń rezystancyjnych i indukcyjnych w aplikacjach przemysłowych.
