Napęd przycisku dwuklawiszowego płaski/płaski biały/czarny metalowy I / I Harmony XB4 | ZB4BA7121 Schneider Electric

Opis i Kluczowe Cechy

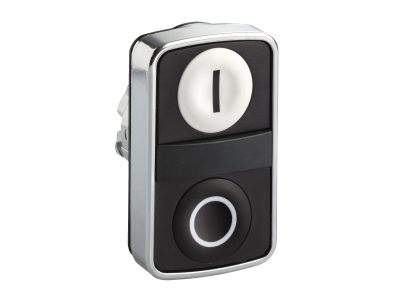

Schneider Electric Harmony XB4 ZB4BA7121 to napęd przycisku dwuklawiszowego z mechanizmem samoczynnego powrotu, przeznaczony do montażu w standardowym otworze 22 mm. Dwa przyciski – czarny („O”) i biały („I”) – umożliwiają intuicyjne sterowanie dwoma funkcjami. Chromowana, metalowa obudowa gwarantuje wytrzymałość mechaniczną, a wysoki stopień ochrony IP66/IP67/IP69/IP69K zapewnia odporność na kurz, wodę oraz mycie wysokociśnieniowe, co sprawdza się w najtrudniejszych środowiskach przemysłowych.

• Stopień ochrony IP66/IP67/IP69/IP69K: pełna ochrona przed wnikaniem kurzu, wody, a także myciem strumieniem pod wysokim ciśnieniem i parą – niezbędna w przemyśle spożywczym, chemicznym i morskim.
• Odporność na uderzenia i wibracje: metalowa, chromowana obudowa chroni mechanizm przed uszkodzeniami mechanicznymi w aplikacjach narażonych na drgania i udary.
• Szeroki zakres temperatur pracy (-40°C do 70°C): niezawodne działanie w skrajnych warunkach klimatycznych – od chłodni po gorące hale produkcyjne.
• Montaż w otworze 22 mm: łatwa integracja z istniejącymi panelami sterowniczymi oraz szybka wymiana bez konieczności modyfikacji obudowy.
• Mechanizm samoczynnego powrotu: bezpieczny powrót przycisku do pozycji spoczynkowej po naciśnięciu, eliminujący ryzyko pozostawienia obwodu w stanie aktywnym.
• Certyfikaty Marine i Type 4X: potwierdzają przydatność do zastosowań morskich oraz odporność na korozję i agresywne środowiska.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych standardów i posiada certyfikaty Marine oraz Type 4X, co potwierdza jego odporność na warunki morskie i środowiska agresywne. Oznakowanie CE gwarantuje zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Napęd przycisku dwuklawiszowego ZB4BA7121 znajduje zastosowanie w przemyśle, automatyce budynkowej oraz maszynach wymagających dwóch punktów sterowania z jednego panelu.

• Sterowanie dwiema funkcjami maszyny (np. start/stop, góra/dół) – oszczędność miejsca na panelu operatorskim.
• Element paneli w szafach sterowniczych i rozdzielnicach, tam gdzie liczy się wytrzymałość i łatwość serwisowania.
• Aplikacje w trudnych warunkach – przemysł spożywczy, chemiczny, myjnie, stocznie – gdzie wymagana jest odporność na wodę, kurz i mycie wysokociśnieniowe.
• Automatyka budynkowa – sterowanie bramami, oświetleniem, systemami wentylacji z jednego punktu.

Wskazówki Montażowe

Montaż może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Napęd mocuje się w otworze o średnicy 22 mm za pomocą dołączonej nakrętki – moment dokręcania należy dostosować do dokumentacji producenta. Przekrój przewodów oraz parametry obciążenia należy dobrać do zastosowanego bloku stykowego (sprzedawanego oddzielnie). Upewnij się, że obudowa jest odpowiednio uszczelniona, aby zachować deklarowany stopień ochrony.

FAQ

• Czy ten napęd zawiera blok stykowy? Nie, model ZB4BA7121 to wyłącznie napęd (część czołowa) z mechanizmem samoczynnego powrotu. Blok stykowy (np. ZB4BZ…) należy zamówić osobno.
• Jaki jest stopień ochrony? Produkt posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, co oznacza pełną odporność na kurz, wodę, mycie strumieniem pod ciśnieniem i parę wodną.
• Czy przyciski są podświetlane? W tym modelu nie ma podświetlenia – przyciski są czarny („O”) i biały („I”) z mechanicznymi oznaczeniami.
